نشانگر شیشه ای و رطوبت در تهویه مطبوع و تبرید

در سیستم های تهویه مطبوع و تبرید، کنترل دقیق وضعیت مبرد و سطح رطوبت داخل مدار از حیاتی ترین عوامل در حفظ راندمان و عملکرد ایمن دستگاه است. حضور رطوبت حتی در مقادیر جزئی، می تواند باعث آسیب های شدید به کمپرسور، یخ زدگی شیر انبساط و کاهش انتقال حرارت شود. به همین دلیل، در مدار مبرد از ابزاری به نام نشانگر شیشه ای و رطوبت در صنعت تهویه مطبوع و تبرید استفاده می شود. با استفاده از این ابزار مهندسان می توانند به صورت بصری وضعیت جریان و میزان رطوبت را پایش کنند.

این قطعه ساده در ظاهر، در واقع یکی از ابزارهای کلیدی تشخیص سلامت مدار است. نشانگر شیشه ای در مسیر خط مایع نصب می شود و از طریق تغییر رنگ خاصی که بر اثر وجود یا عدم وجود رطوبت در مبرد اتفاق می افتد، وضعیت خشک یا مرطوب بودن سیستم را نشان می دهد.

اهمیت آن در این است که بدون نیاز به باز کردن مدار یا استفاده از تجهیزات اندازه گیری گران قیمت، می توان تنها با مشاهده ی رنگ نمایشگر، درباره ی وضعیت مبرد، وجود گازهای غیرقابل تراکم و حتی میزان شارژ سیستم اطلاعات مفیدی به دست آورد. در ادامه، به بررسی دقیق عملکرد، ساختار و اهمیت نشانگر شیشه ای و رطوبت در صنعت تهویه مطبوع و تبرید می پردازیم. همچنین خواهیم دید چگونه همین قطعه کوچک، نقش بزرگی در نگهداری و بهره برداری از سیستم های سرمایشی دارد.

اصول عملکرد نشانگر شیشه ای در مدار تبرید

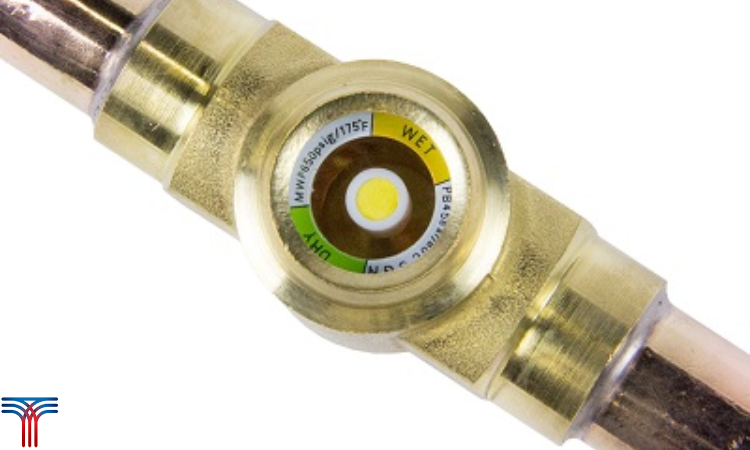

برای درک بهتر نقش نشانگر شیشه‌ای و رطوبت در سیستم‌های تهویه مطبوع و تبرید، باید بدانیم این قطعه چگونه عمل می‌کند. نشانگر شیشه‌ای از یک لوله فلزی با بخش مرکزی شفاف ساخته می‌شود. درون آن ماده‌ای رطوبت‌سنج مانند سیلیکاژل یا نمک کبالت قرار دارد. این ماده با تغییر مقدار بخار آب در مبرد، رنگ خود را عوض می‌کند و به‌این‌ترتیب میزان خشکی یا رطوبت سیستم را نشان می‌دهد.

وقتی سیستم کاملاً خشک و عاری از رطوبت است، رنگ نشانگر بسته به نوع ماده شیمیایی به رنگ سبز یا آبی درمی‌آید. اما اگر رطوبت وارد مدار شود، رنگ ماده به زرد یا صورتی تغییر می‌کند و این تغییر رنگ به سرویس‌کار هشدار می‌دهد که سیستم باید خشک‌سازی شود یا فیلتر درایر تعویض گردد.

نشانگر شیشه‌ای علاوه بر نمایش رطوبت، جریان مبرد را نیز قابل مشاهده می‌کند. اگر در خط مایع حباب دیده شود، نشان می‌دهد که شارژ مبرد کم است یا نشتی در مدار وجود دارد. در مقابل، جریان یکنواخت و شفاف مبرد نشانه عملکرد صحیح سیستم است.

نکته ی مهم این است که نشانگر باید همیشه در خروجی درایر نصب شود تا هرگونه رطوبت باقی مانده پس از عبور از فیلتر درایر قابل شناسایی باشد. این محل نصب تضمین می کند که وضعیت واقعی مبردی که وارد شیر انبساط می شود، تحت کنترل است.

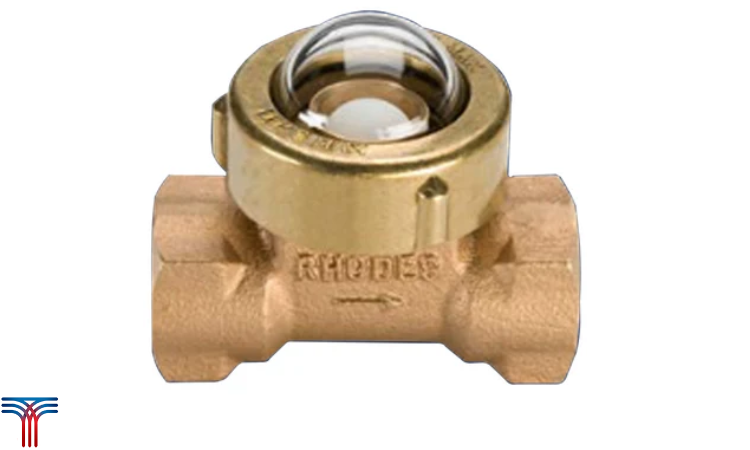

نشانگر شیشه ای و رطوبت در تهویه مطبوع و تبرید

تأثیر رطوبت بر عملکرد سیستم تبرید

وجود رطوبت در مدار تبرید یکی از عوامل اصلی کاهش کارایی و افزایش خرابی های مکانیکی است. وقتی آب وارد سیستم می شود، در اثر تماس با مبرد و روغن کمپرسور واکنش های شیمیایی ناخواسته ای رخ می دهد که منجر به تشکیل اسید می شود. این اسید به مرور زمان باعث خوردگی قطعات داخلی مانند لوله ها، سوپاپ های کمپرسور و شیر انبساط می گردد.

از طرف دیگر، در فشارهای پایین سیستم، آب ممکن است یخ بزند و در نقاط بحرانی مانند لوله ی مویین یا شیر انبساط مسیر عبور مبرد را مسدود کند. این انسداد باعث افت شدید فشار، کاهش سرمایش و حتی سوختن کمپرسور در صورت تداوم می شود. یک اثر پنهان رطوبت، کم تر شدن خواص روان کاری روغن می باشد.

در شرایطی که آب با روغن مخلوط شود، ویکسوزیته روغن کم شده و در نتیجه فیلم روان کننده بین قطعات متحرک از بین می رود. این پدیده اصطکاک را افزایش می دهد و در نهایت به خرابی بلبرینگ ها منجر می شود. در این میان، نشانگر شیشه ای و رطوبت در صنعت تهویه مطبوع و تبرید نقش هشداردهنده ی حیاتی دارد. با مشاهده ی تغییر رنگ نشانگر، تعمیرکار پیش از بروز خرابی می تواند اقدام به تعویض فیلتر درایر یا وکیوم کردن مجدد سیستم کند. بنابراین، وجود این قطعه ساده به طور مستقیم از آسیب های گران قیمت جلوگیری می کند.

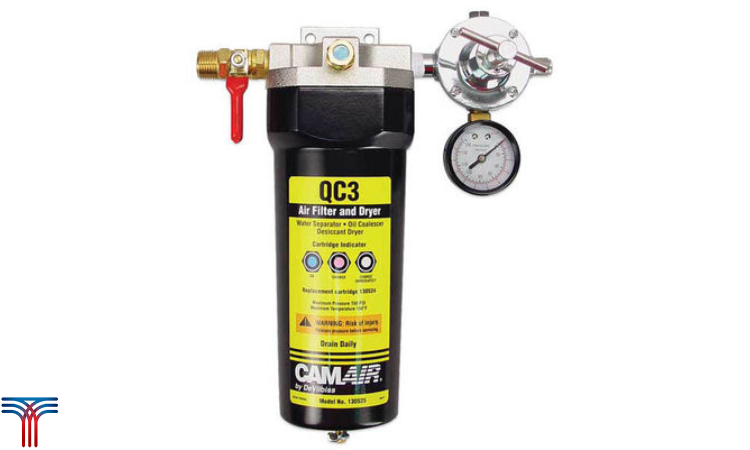

ارتباط نشانگر رطوبت با فیلتر درایر و نگهداری سیستم

در هر سیستم تبرید یا تهویه، فیلتر درایر و نشانگر رطوبت دو جزء مکمل یکدیگرند. فیلتر درایر وظیفه ی جذب رطوبت و ذرات ناخالصی را بر عهده دارد، در حالی که نشانگر شیشه ای وضعیت عملکرد آن را نمایش می دهد. زمانی که درایر کار خود را به خوبی انجام دهد، نشانگر رنگ مطلوب (سبز یا آبی) را نشان می دهد. اما اگر رنگ به زرد یا صورتی تغییر کند، یعنی ظرفیت جذب رطوبت فیلتر پر شده و باید تعویض گردد.

بسیاری از شرکت های تولیدکننده در کاتالوگ های فنی خود جدولی ارائه می کنند که رنگ هر نشانگر را با مقدار تقریبی رطوبت مرتبط می سازد. نمونه ای از این ارتباط در جدول زیر نمایش داده شده است:

رنگ نمایشگر	وضعیت رطوبت تقریبی در سیستم	عملکرد توصیه شده
سبز روشن	خشک (کمتر از ۳۰ ppm)	سیستم در وضعیت ایده آل
سبز مایل به زرد	مرطوبی جزئی (۳۰ تا ۶۰ ppm)	بررسی وضعیت درایر
زرد کامل	رطوبت بالا (بیش از ۶۰ ppm)	تعویض فوری فیلتر درایر و وکیوم سیستم

این جدول به تکنسین کمک می کند در محل، بدون ابزار آزمایشگاهی، میزان تقریبی رطوبت سیستم را ارزیابی کند.

در عملیات نگهداری پیشگیرانه، مشاهده ی منظم رنگ نشانگر اهمیت زیادی دارد. اگر تغییر رنگ سریع تر از حد معمول اتفاق بیفتد، ممکن است نشتی هوا از قسمت مکش یا ورود رطوبت در زمان شارژ گاز دلیل آن باشد. به همین دلیل، آموزش کارکنان سرویس برای تشخیص صحیح رنگ و اقدام به موقع، جزو الزامات استانداردهای تعمیر و نگهداری سیستم های تبرید محسوب می شود.

کاربردهای متنوع نشانگر شیشه ای در سیستم های تبرید صنعتی و تجاری

نقش نشانگر شیشه ای و رطوبت در صنعت تهویه مطبوع و تبرید محدود به سیستم های کوچک خانگی نیست. این قطعه در صنایع مختلف از سردخانه های بزرگ گرفته تا چیلرهای مرکزی و تجهیزات حمل ونقل سرد نیز کاربرد دارد. در سردخانه های صنعتی که مبردهای سنگین تری مثل آمونیاک یا R404A استفاده می شود، کنترل وضعیت رطوبت بسیار حساس است.

حتی مقدار ناچیز آب می تواند در فشارهای بالا واکنش شیمیایی ایجاد کند و موجب خوردگی داخلی شود. درون این نوع سیستم ها، نشانگرهای مخصوص با تحمل فشار بالا و بدنه ی برنجی یا فولادی استفاده می شوند. در چیلرهای جذبی و تراکمی، نشانگر به تکنسین کمک می کند وضعیت مدار مایع را در لحظه بررسی کند. مواقعی که سیستم پس از سرویس کاری مجدداً شارژ می شود، مشاهده ی جریان شفاف مبرد از درون شیشه، تأییدی بر حذف کامل هوا و گازهای غیرقابل تراکم است.

در حوزه ی تبرید تجاری نیز، مانند یخچال های فروشگاهی یا ویترین های سوپرمارکت ها، وجود این قطعه کمک می کند مدیران نگهداری بدون نیاز به ابزار دقیق، از سلامت مدار اطمینان حاصل کنند. می توان گفت این وسیله ابزاری کم هزینه اما بسیار مؤثر برای پایش عملکرد روزمره است.

نکات مهم در نصب، بهره برداری و تعویض نشانگر شیشه ای

عملکرد درست نشانگر شیشه ای و رطوبت در صنعت تهویه مطبوع و تبرید تنها زمانی تضمین می شود که محل نصب و شرایط بهره برداری به درستی رعایت شود. این قطعه باید همیشه در خط مایع و پس از فیلتر درایر نصب شود، زیرا در این نقطه مبرد به حالت مایع کامل است و وجود هرگونه رطوبت قابل شناسایی خواهد بود. در هنگام نصب، باید اطمینان حاصل شود که جهت جریان با فلش روی بدنه ی نشانگر هم خوانی دارد.

شیشه را در زاویه‌ای تنظیم کنید تا نور محیط مستقیماً روی آن بتابد و رنگ‌ها به‌وضوح دیده شوند. در زمان بهره‌برداری، کاربر باید هر هفته رنگ نشانگر را بررسی کند و از وضعیت آن اطمینان بگیرد. اگر رنگ نشانگر به‌تدریج تغییر کند، این تغییر نشان می‌دهد که درایر در حال اشباع شدن است. در این حالت، سرویس‌کار باید پیش از آنکه رنگ کاملاً تغییر کند، فیلتر را تمیز یا تعویض کند تا آب وارد مدار نشود.

هنگام تعویض، سرویس‌کار باید نشانگری با همان فشار کاری و قطر مدل قبلی انتخاب کند تا عملکرد سیستم بدون مشکل ادامه پیدا کند. اگر سرویس‌کار مدل نامناسبی نصب کند، ممکن است بدنه در دمای بالا ترک بخورد یا اتصال‌ها نشت کنند. پایان کار، وقتی مدار را باز و دوباره شارژ می‌کنید، سیستم را کاملاً وکیوم کنید تا هیچ بخار آبی در آن نماند. اگر این کار انجام نشود، نشانگر جدید خیلی زود تغییر رنگ می‌دهد و دوباره نیاز به سرویس پیدا می‌کند.

سخن پایانی

در جمع بندی می توان گفت نشانگر شیشه ای و رطوبت در صنعت تهویه مطبوع و تبرید نه تنها ابزاری برای مشاهده ی ساده ی جریان مبرد است، بلکه یکی از عناصر حیاتی کنترل سلامت سیستم محسوب می شود. این قطعه کوچک، با نشان دادن تغییر رنگ ناشی از وجود رطوبت، از آسیب های پرهزینه ای مانند خوردگی، یخ زدگی و سوختن کمپرسور جلوگیری می کند.

در کنار فیلتر درایر، نشانگر شیشه ای بخشی از خط دفاعی سیستم در برابر خرابی های پنهان است. به کارگیری منظم آن در برنامه های نگهداری پیشگیرانه، موجب افزایش طول عمر تجهیزات، بهینه سازی عملکرد و کاهش مصرف انرژی می شود. در نهایت، در هر پروژه ی تهویه یا تبرید، استفاده از نشانگر رطوبت نه یک انتخاب اختیاری، بلکه یک الزام مهندسی برای اطمینان از پایداری و کارایی سیستم است.
