طراحی و اجرای موتورخانه، یکی از حیاتیترین ارکان در پروژههای ساختمانی، اداری، تجاری و صنعتی است. هر ساختمانی با هر کاربریای که داشته باشد، نیاز به سیستم گرمایشی، سرمایشی، تأمین آب گرم مصرفی و تهویه مطبوع دارد. این وظایف عمدتاً در بخشی به نام موتورخانه متمرکز میشوند؛ جایی که قلب تپنده تأسیسات مکانیکی ساختمان است.
مشاوره و طراحی موتورخانه به معنای بررسی دقیق نیازهای پروژه، محاسبه بارهای حرارتی و برودتی، انتخاب تجهیزات مناسب، جانمایی اصولی، و در نهایت طراحی نقشههای اجرایی دقیق بر اساس استانداردهای مهندسی است. هرگونه سهلانگاری در این فرآیند میتواند باعث افزایش مصرف انرژی، هزینههای نگهداری بالا، عملکرد ضعیف سیستمها، و حتی آسیب به تجهیزات شود.
چرا طراحی اصولی موتورخانه اهمیت دارد؟
یک موتورخانه خوب، محصول یک طراحی اصولی، دقیق و مهندسیشده است. طراحی موتورخانه صرفاً نصب چند دیگ و پمپ نیست؛ بلکه شامل فرآیندی پیچیده و چندلایه از تحلیل، انتخاب، چیدمان و هماهنگی تجهیزات مختلف با در نظر گرفتن مصرف بهینه انرژی، ایمنی، دوام تجهیزات و رفاه کاربران نهایی است. در ادامه برخی از مهمترین دلایل اهمیت طراحی اصولی موتورخانه را بررسی میکنیم:
- جلوگیری از هدررفت انرژی و افزایش بهرهوری
موتورخانههایی که بدون محاسبه بارهای دقیق طراحی شدهاند، معمولاً با تجهیزات پرظرفیت یا کمظرفیت مواجهاند. این مسئله نهتنها بهرهوری را پایین میآورد، بلکه موجب مصرف بیرویه انرژی و افزایش هزینههای بلندمدت میشود.
- تضمین ایمنی و پایداری سیستم
سیستمهایی مانند دیگهای بخار، مشعلها، پمپها و منبعهای تحت فشار، در صورت عدم طراحی اصولی، میتوانند خطراتی جدی ایجاد کنند. طراحی بر پایه اصول ایمنی و استانداردهای روز میتواند این ریسکها را به حداقل برساند.
- افزایش عمر مفید تجهیزات
چیدمان اصولی تجهیزات، انتخاب درست برند و ظرفیت دستگاهها، پیشبینی سیستمهای کنترلی مناسب، همه باعث میشود که موتورخانه با کمترین استهلاک و بیشترین دوام ممکن فعالیت کند.
- تطابق با استانداردهای ملی و بینالمللی
در بسیاری از پروژهها، بهویژه پروژههای بزرگ یا دولتی، رعایت الزامات سازمان نظام مهندسی، مقررات ملی ساختمان، و حتی استانداردهای بینالمللی (مثل ASHRAE، DIN، NFPA) الزامی است. طراحی اصولی موتورخانه بهطور کامل این موارد را پوشش میدهد.
مراحل مشاوره و طراحی موتورخانه از صفر تا اجرا
فرآیند مشاوره و طراحی موتورخانه معمولاً شامل چند مرحله مشخص و ساختاریافته است که هرکدام نقش مهمی در نتیجه نهایی ایفا میکنند. در ادامه این مراحل را بهصورت تشریحی مرور میکنیم:
- مرحله اول: جمعآوری اطلاعات و بازدید میدانی
- نقشههای معماری و سازه
- نوع کاربری ساختمان
- ظرفیت مورد نیاز گرمایش و سرمایش
- بودجه پروژه
- محدودیتهای فنی و اجرایی (مانند محدودیت فضا یا برق)
مرحله دوم: تحلیل نیازها و محاسبات فنی
با استفاده از نرمافزار تخصصی بار حرارتی و برودتی محاسبه می شود. مواردی مثل شرایط اقلیمی، مصالح ساختمانی، نوع پنجره، جهت تابش خورشید، تعداد ساکنان و تجهیزات مدنظر قرار می گیرد.
- مرحله سوم: انتخاب تجهیزات مناسب
- نوع دیگ
- نوع مشعل
- برج خنککننده یا چیلرهای جذبی و تراکمی
- پمپ ها، منبع انبساط، سختیگیر، مبدل های حرارتی
مرحله چهارم: طراحی چیدمان و جانمایی تجهیزات
چیدمان فیزیکی تجهیزات موتورخانه در پلان انجام میشود. فاصله تجهیزات از دیوار، دسترسی آسان برای تعمیرات، تهویه موتورخانه، عبور لوله و کابل در این مرحله مشخص میشوند.
مرحله پنجم: ترسیم نقشه اجرایی
نقشه با استفاده از نرمافزارها ترسیم میشود.
- پلان موتورخانه
- دیاگرام لوله کشی و شماتیک سیستم
- تجهیزات و مشخصات فنی
- نقشه برق تابلو کنترل
بررسی نیاز پروژه و انتخاب بهترین نوع موتورخانه
هر پروژه نیازهای منحصربهفرد خود را دارد. یک ساختمان مسکونی کوچک با یک برج تجاری یا بیمارستان از لحاظ بار مصرفی، اولویتهای عملکردی و فضای در اختیار بسیار متفاوت هستند. بنابراین، مشاوره و طراحی موتورخانه باید با تحلیل دقیق نیاز پروژه آغاز شود.
معیارهای انتخاب نوع موتورخانه
- نوع سیستم گرمایشی و سرمایشی موردنیاز
آیا پروژه فقط نیاز به گرمایش دارد؟ یا سرمایش نیز موردنیاز است؟ در این صورت، از چیلر استفاده میشود یا تهویه مطبوع مرکزی؟ - میزان مصرف آب گرم بهداشتی
در پروژههایی مانند استخر، هتل یا مراکز درمانی، مصرف آب گرم بسیار بالا است. در نتیجه انتخاب منبعهای دوجداره، مبدلهای صفحهای و دیگهای با ظرفیت بالا ضروری میشود. - موقعیت جغرافیایی و شرایط اقلیمی
در مناطق سردسیر یا گرمسیر، ظرفیتهای سیستم باید متناسب با شرایط اقلیمی تنظیم شود. - محدودیتهای فضایی یا معماری
گاهی به دلیل محدودیت در متراژ زیرزمین یا طبقات، امکان جانمایی تجهیزات بزرگ وجود ندارد. در این مواقع از موتورخانههای جمعوجور یا حتی پکیجهای مرکزی استفاده میشود. - بودجه کارفرما و سطح انتظارات از کیفیت
سطح بودجه، تأثیر مستقیمی بر انتخاب برند تجهیزات و حتی نوع سیستم دارد.
نقشهکشی تأسیسات موتورخانه بر اساس استانداردهای مهندسی
نقشهکشی یکی از حیاتیترین مراحل در مشاوره و طراحی موتورخانه است. اگر طراحی ذهنی و محاسباتی دقیق انجام شده باشد ولی نقشههای اجرایی ناقص یا غیرحرفهای باشند، نتیجه کار با خطاهای متعدد مواجه خواهد شد.
نرمافزارهای رایج برای نقشهکشی موتورخانه
- AutoCAD MEP
- Revit MEP
- SolidWorks (در طراحی دقیق تجهیزات)
- Carrier HAP (برای محاسبه بارهای حرارتی و سرمایشی)
استانداردهایی که در طراحی و نقشهکشی باید رعایت شود
- استانداردهای ملی ساختمان (مبحث ۱۴، ۱۶ و ۲۲)
- ASHRAE – استاندارد بینالمللی برای سیستمهای گرمایشی و تهویه مطبوع
- DIN و EN – استانداردهای اروپایی برای لولهکشی، اتصالات و تجهیزات
- NFPA – در پروژههایی که ایمنی حریق مهم است (مانند بیمارستان یا هتل)
نقش نقشهکشی در موفقیت پروژه
نقشههای مهندسی مسیر اجرای صحیح را برای پیمانکار مشخص میکنند. این نقشهها باید واضح، دقیق، منطبق با استانداردها و قابل فهم برای تیم اجرایی باشند. اگر در نقشهکشی اصول زیر رعایت نشود، ممکن است پروژه با موارد زیر مواجه شود:
- برخورد فیزیکی تجهیزات با دیوار یا سقف
- تداخل لولهکشی با تأسیسات دیگر مانند برق یا اطفاء حریق
- ناتوانی در تعمیر یا سرویس تجهیزات در آینده
- مصرف بیش از حد لوله یا اتصالات بهدلیل طراحی ناکارآمد
مشاوره در انتخاب برندها و قطعات موتورخانه
یکی از مزایای استفاده از خدمات حرفهای مشاوره و طراحی موتورخانه، بهرهگیری از دانش کارشناسان در انتخاب برندها و قطعات اصلی موتورخانه است. انتخاب تجهیزات، نقش مستقیمی در عملکرد، طول عمر، هزینههای نگهداری و بهرهوری سیستم دارد.
قطعات کلیدی موتورخانه و نکاتی برای انتخاب آنها
دیگ (Boiler)
- برندهای معتبر: شوفاژکار، پاکمن، ایرانرادیاتور، Baxi، Viessmann
- انتخاب بین دیگ چدنی و فولادی بر اساس ظرفیت، فشار کار و بودجه پروژه انجام میشود.
- حتماً باید متناسب با ظرفیت بار گرمایشی و نوع مصرف انتخاب شود.
مشعل (Burner)
- برندهای معروف: گرم ایران، Baltur، Riello، Ecoflam
- انتخاب بین گازسوز، گازوئیلسوز یا دوگانهسوز بستگی به دسترسی سوخت در منطقه دارد.
- سیستمهای مدرن از مشعلهای فندار با راندمان بالا استفاده میکنند.

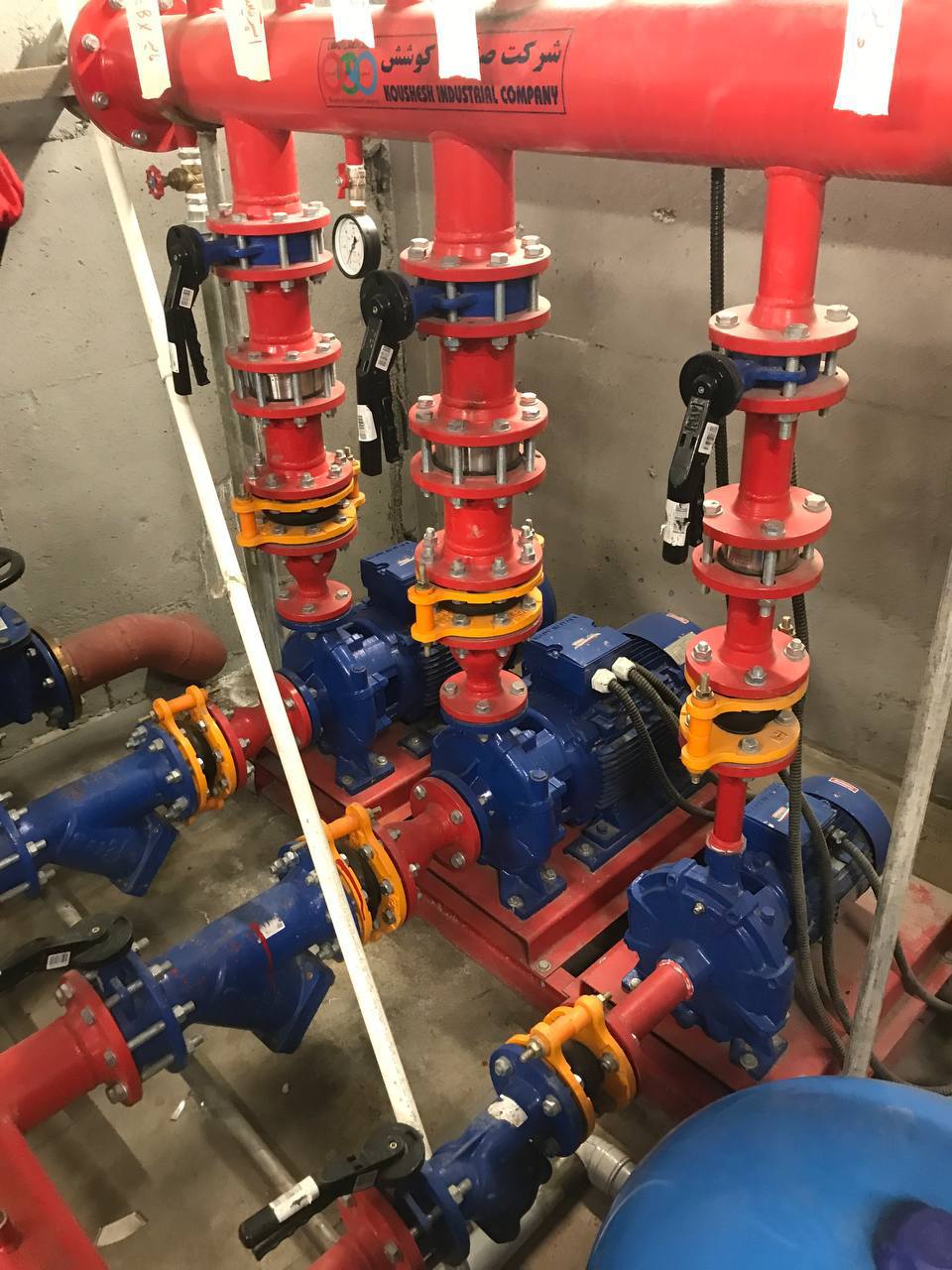

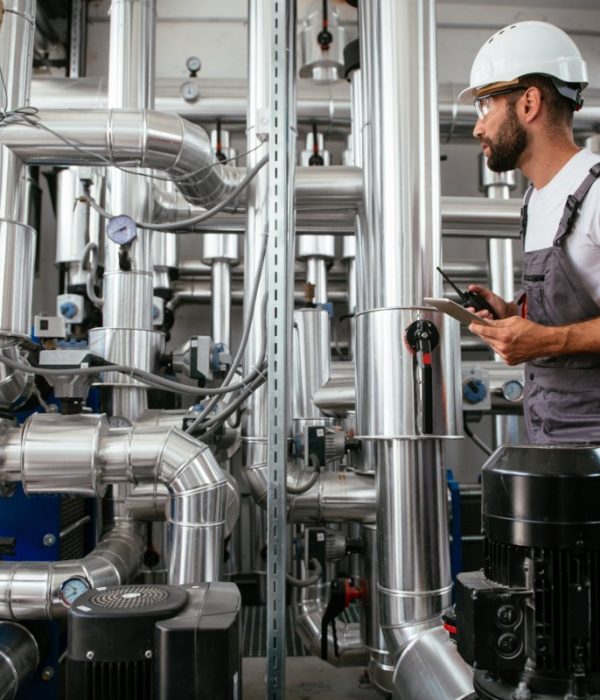

پمپ سیرکولاسیون
- برندهای معتبر: Lowara، Wilo، Grundfos، DAB
- ظرفیت هد و دبی پمپها باید بر اساس محاسبات دقیق مهندسی باشد.
مبدل حرارتی
- مبدلهای صفحهای برند Alfa Laval یا SWEP بسیار رایج هستند.
- در پروژههایی با مصرف آب گرم بالا، استفاده از مبدل بهجای منبع دوجداره توصیه میشود.
منبع انبساط و سختیگیر
- انتخاب حجم منبع انبساط باز یا بسته باید با توجه به حجم آب سیستم و فشار کاری انجام شود.
- سختیگیر رزینی برای محافظت از دیگها و پمپها الزامی است.
یک مشاور متخصص با آگاهی از بازار، نیاز پروژه و بودجه کارفرما میتواند بهترین ترکیب برند و مدل تجهیزات را پیشنهاد دهد، بدون اینکه کیفیت یا طول عمر سیستم فدای صرفهجوییهای مقطعی شود.
عوامل مؤثر بر قیمت طراحی و مشاوره موتورخانه
| عامل | توضیحات | تأثیر بر هزینه |
|---|---|---|
| متراژ و مقیاس پروژه | پروژه کوچک مثل ویلای ۲۵۰ متری در مقایسه با پروژه بزرگی مثل بیمارستان چندطبقه، طراحی سادهتر و کمهزینهتری دارد. | هرچه پروژه بزرگتر، هزینه بیشتر |
| نوع سیستم تأسیسات | تمرکز سیستم گرمایش، سرمایش، تهویه و BMS در موتورخانه باعث افزایش پیچیدگی طراحی میشود. | سیستمهای ترکیبی و متمرکز → هزینه بالاتر |
| میزان سفارشیسازی و بهینهسازی انرژی | خدماتی مانند آنالیز مصرف انرژی، شبیهسازی عملکرد و طراحی سیستم خورشیدی نیازمند تخصص و زمان بیشتر است. | هرچه سفارشیسازی بیشتر، هزینه بالاتر |
| درخواست نقشههای سهبعدی و مدلسازی BIM | استفاده از نرمافزارهایی مانند Revit و مدلسازی اطلاعات ساختمان (BIM) برای پروژههای بزرگ ضروری اما پرهزینه است. | افزایش قابلتوجه هزینه، بهویژه در پروژههای صنعتی |
| محل پروژه و شرکت مشاور | شرایط منطقه، تعرفه شرکتها و سطح تجربه مهندسین میتواند تفاوت زیادی در قیمت ایجاد کند. | متغیر، بسته به شهر و شرکت ارائهدهنده |
چرا مشاوره و طراحی موتورخانه را به تتا کمپانی بسپاریم؟
تتا کمپانی با سابقهای درخشان در زمینه طراحی و اجرای تأسیسات مکانیکی، یکی از برندهای شناختهشده و معتبر در بازار ایران است. ما با تمرکز بر کیفیت، مهندسی دقیق، و پاسخگویی مستمر، توانستهایم اعتماد بسیاری از کارفرمایان خصوصی و دولتی را جلب کنیم.
مزایای همکاری با تتا کمپانی
- تیم مهندسی مجرب و بهروز
تیم طراحی ما متشکل از مهندسان باسابقه با دانش روز در نرمافزارهای تخصصی و استانداردهای جهانی است. ما طرحهایی ارائه میدهیم که هم عملیاتی هستند و هم از نظر انرژی و ایمنی بهینهاند.
- تعهد به زمانبندی و کیفیت
ما در تتا کمپانی به اهمیت زمان در پروژهها واقف هستیم. طراحیها در زمان مقرر تحویل داده شده و همواره با دقت و کیفیت بالا اجراپذیر هستند.
- آشنایی کامل با برندهای معتبر بازار
ما با برندهای معتبر داخلی و خارجی در حوزه تجهیزات موتورخانه همکاری داریم و میتوانیم بهترین انتخاب را متناسب با بودجه و نیاز پروژه شما ارائه دهیم.
- پشتیبانی و خدمات پس از طراحی
پس از تحویل نقشهها و طراحی، تیم فنی ما آماده پاسخگویی به پیمانکاران، مهندسان ناظر و کارفرما برای اجرای دقیقتر و رفع ابهامات خواهد بود.
- طراحی متناسب با استانداردهای بینالمللی و ملی
طرحهای ما منطبق با مقررات ملی ساختمان ایران و استانداردهایی مانند ASHRAE، DIN و NFPA است، بنابراین از نظر ایمنی، بهرهوری و قابلیت بازرسی هیچ مشکلی نخواهید داشت.
