سیستمهای تهویه مطبوع در دهههای اخیر تحولی اساسی یافتهاند و امروزه انتخاب سیستم مناسب برای سرمایش و گرمایش ساختمان، به یک تصمیم مهندسی و استراتژیک تبدیل شده است. در میان گزینههای موجود، سیستمهای VRF (Variable Refrigerant Flow) به دلیل مزایای فنی، اقتصادی و اجرایی، محبوبیت بسیار بالایی پیدا کردهاند.
اما انتخاب و اجرای صحیح این سیستمها بدون داشتن نقشه و طراحی اصولی نهتنها دشوار، بلکه پرریسک است. اینجاست که نقش مشاوره و طراحی VRF بهعنوان یک خدمت تخصصی مطرح میشود.
طراحی VRF شامل تحلیل دقیق نیاز پروژه، محاسبه ظرفیتها، تعیین مسیر لولهکشی مبرد، انتخاب یونیتهای داخلی و خارجی، رعایت الزامات فنی برندهای سازنده و طراحی نقشههای اجرایی است. بدون این طراحی، احتمال افت راندمان، مصرف بالای انرژی، و حتی اختلال عملکرد سیستم وجود دارد.

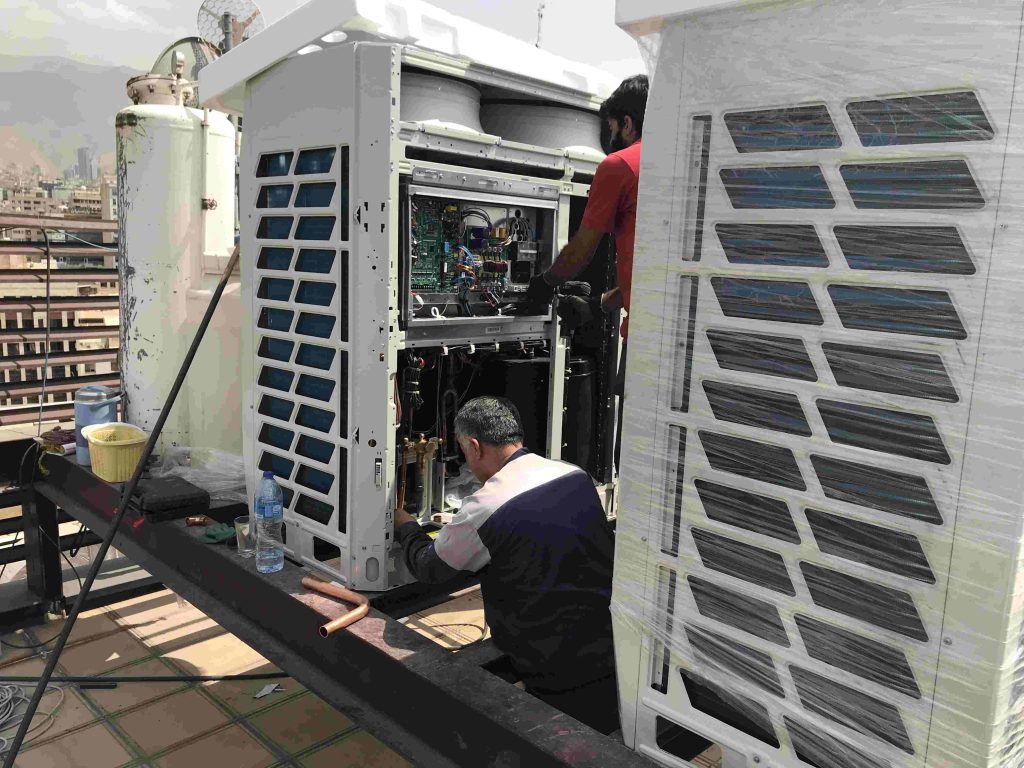

طراحی VRF چیست و چرا به آن نیاز داریم؟
طراحی VRF فرآیندی مهندسی است که طی آن بر اساس نیاز سرمایش و گرمایش ساختمان، نوع و تعداد یونیتها، مسیر لولهکشی مبرد، اتصالات برقی، و نحوه کنترل سیستم مشخص میشود. این سیستمها برخلاف کولرهای گازی یا چیلرهای معمولی، نیازمند دقت بسیار بالا در طراحی هستند، زیرا حجم مبرد متغیر، طول لولهها و اختلاف ارتفاع در عملکرد آن تأثیر زیادی دارند.
طراحی VRF شامل چه بخشهایی میشود؟
- تعیین تعداد و نوع یونیتهای داخلی متناسب با کاربری هر فضا
- انتخاب مدل و ظرفیت یونیتهای خارجی بر اساس مجموع بار حرارتی و برودتی
- طراحی مسیر و سایز لولهکشی مسی برای انتقال مبرد
- محاسبه طول مجاز لولهها و اختلاف ارتفاع بین یونیتها
- طراحی کابلکشی سیستم کنترلی و برق تغذیه
- انتخاب سیستم کنترل مرکزی (wired یا wireless)
- ترسیم نقشههای اجرایی برای اجرا توسط تیم فنی
چرا این طراحی مهم است؟
زیرا اگر حتی یکی از موارد بالا اشتباه طراحی شود، میتواند منجر به:
- کاهش راندمان کلی سیستم
- خرابی یونیتهای داخلی یا کمپرسور
- برگشت روغن نامناسب به کمپرسور
- مصرف انرژی بالا و کنترل نادرست دما
- نقص در کارکرد سیستمهای کنترل مرکزی
پس مشاوره و طراحی VRF تنها یک خدمت جانبی نیست، بلکه شرط اصلی بهرهبرداری موفق از این تکنولوژی مدرن تهویه مطبوع است.

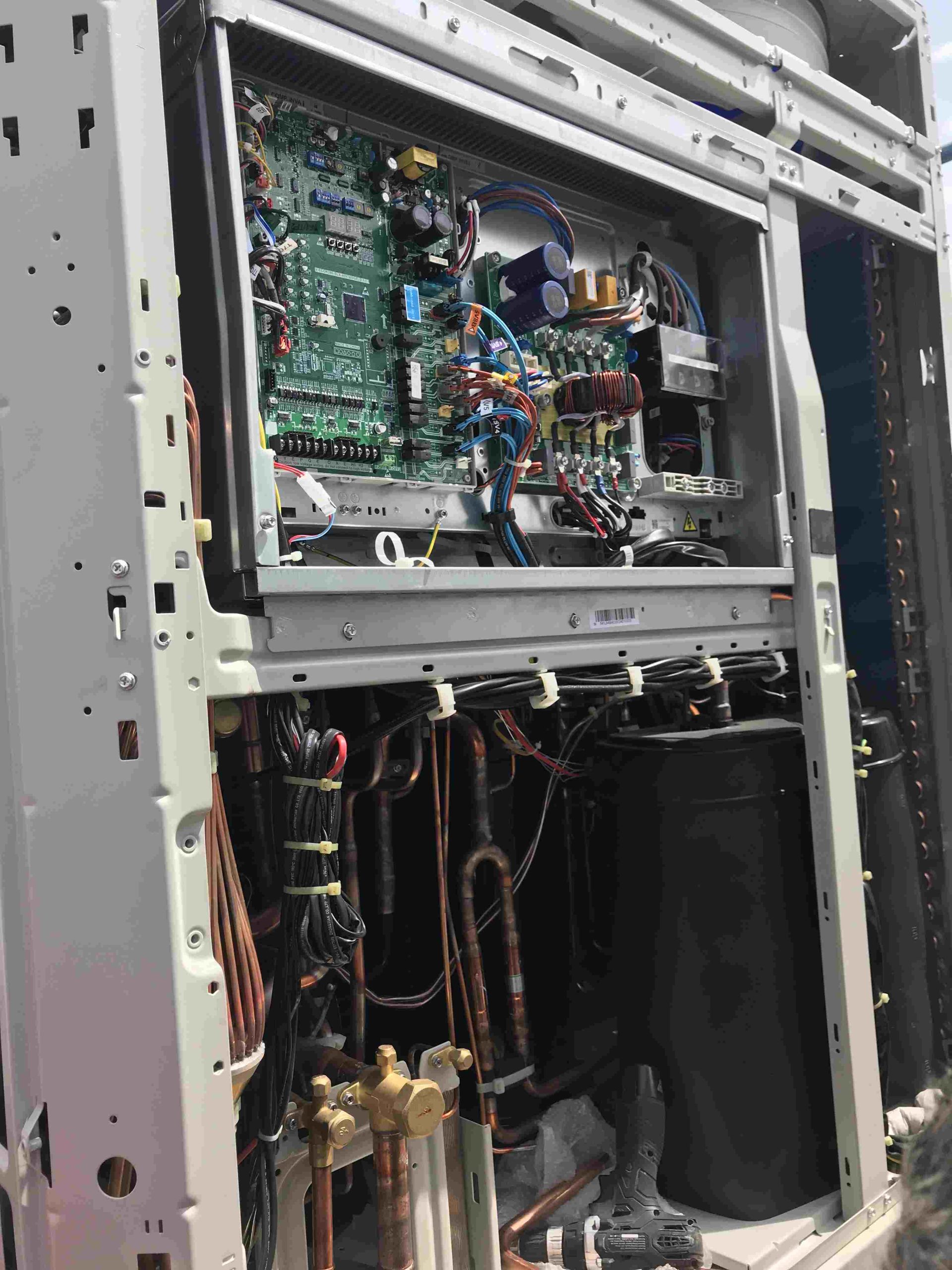

مراحل مشاوره و طراحی سیستم VRF چگونه است؟
طراحی سیستم VRF باید ساختاریافته، دقیق و متناسب با پروژه انجام شود. یک طراحی اصولی معمولاً از مراحل زیر تشکیل شده است:
۱. بررسی اولیه و جمعآوری اطلاعات پروژه
- دریافت نقشههای معماری (پلان، نما، برش)
- تعیین نوع کاربری فضاها (اتاق، سالن، پذیرایی، اتاق سرور و…)
- تحلیل نیازهای گرمایشی و سرمایشی ساختمان
- بررسی محدودیتهای فضایی و فنی برای نصب یونیتها
۲. محاسبات بار حرارتی و برودتی
با استفاده از نرمافزارهای تخصصی مانند Carrier HAP یا Hourly Analysis Program، بار سرمایشی و گرمایشی هر فضا محاسبه میشود تا ظرفیت موردنیاز سیستم مشخص شود.
۳. انتخاب تجهیزات مناسب و ترکیب یونیتها
- تعیین مدل، برند و ظرفیت یونیتهای داخلی و خارجی
- در نظر گرفتن نسبت تنبلی مجاز (Diversity Ratio)
- تعیین نوع یونیتها (دیواری، کانالی، کاستی، زمینی و…) بر اساس طراحی داخلی
۴. طراحی مسیر لولهکشی مبرد و کابلکشی
- محاسبه دقیق طول لولهها و سطح مقطع آنها
- در نظر گرفتن افت فشار مجاز و اختلاف ارتفاع
- طراحی مسیر برگشت روغن و جلوگیری از جمع شدن آن در لولهها
- تعیین کابلهای ارتباطی بین یونیتها و کنترلر
۵. ترسیم نقشههای اجرایی
- پلان کامل تجهیزات داخلی و خارجی
- مسیر دقیق لولهکشی و کابلکشی
- دیاگرام مدار مبرد
- نقشه برق سیستم کنترل
- مشخصات فنی هر تجهیز در قالب جدول
۶. ارائه گزارش نهایی و مشاوره برای خرید تجهیزات
پس از طراحی، به کارفرما مشاوره خرید تجهیزات مطابق با طراحی و پیشنهاد برندها، به همراه راهنمای نصب و اجرا ارائه میشود.
چه عواملی در طراحی اصولی VRF تأثیرگذار هستند؟
طراحی صحیح VRF وابسته به شناخت دقیق عوامل متعددی است. صرف تجربه یا فقط استفاده از کاتالوگ برند کافی نیست. در اینجا برخی از مهمترین عوامل تأثیرگذار در مشاوره و طراحی VRF را بررسی میکنیم:

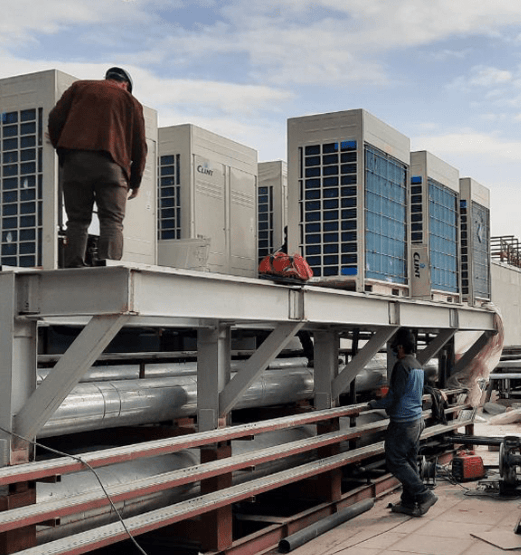

- مشخصات معماری و محدودیتهای فضا
نحوه چیدمان فضاها، ارتفاع سقف، محدودیت نصب سقف کاذب یا محل نصب یونیت خارجی تأثیر زیادی در نوع طراحی دارند. مثلاً اگر دسترسی به پشتبام ممکن نباشد، باید یونیت خارجی در بالکن یا حیاط جانمایی شود.
- شرایط اقلیمی پروژه
در مناطق گرمسیر، ظرفیت سرمایشی باید با در نظر گرفتن ضریب اطمینان بالاتری محاسبه شود. در شهرهای مرطوب، نیز عملکرد کندانسور و سرعت تبخیر مبرد متفاوت خواهد بود.
- اختلاف ارتفاع بین یونیتها
یکی از حساسترین پارامترها در طراحی VRF اختلاف ارتفاع بین یونیت خارجی و داخلی است. اگر بیش از حد مجاز باشد، باید از سیستمهای خاص با پمپ روغن استفاده کرد یا مسیر لولهها تغییر یابد.
- برند انتخابشده و الزامات فنی آن
هر برند (مانند LG، Daikin، Samsung، Mitsubishi Electric، Gree و…) دستورالعمل خاصی برای نصب و طراحی دارد. رعایت این دستورالعملها برای حفظ گارانتی و عملکرد سیستم ضروری است.
- تعداد و نوع یونیتهای داخلی
نوع یونیتهای داخلی باید بر اساس دکوراسیون داخلی، کاربری فضا، صدای مورد قبول، و دسترسی به نگهداری انتخاب شود.
چه عواملی در طراحی اصولی VRF تأثیرگذار هستند؟
طراحی صحیح VRF وابسته به شناخت دقیق عوامل متعددی است. صرف تجربه یا فقط استفاده از کاتالوگ برند کافی نیست. در اینجا برخی از مهمترین عوامل تأثیرگذار در مشاوره و طراحی VRF را بررسی میکنیم:
- مشخصات معماری و محدودیتهای فضا
نحوه چیدمان فضاها، ارتفاع سقف، محدودیت نصب سقف کاذب یا محل نصب یونیت خارجی تأثیر زیادی در نوع طراحی دارند. مثلاً اگر دسترسی به پشتبام ممکن نباشد، باید یونیت خارجی در بالکن یا حیاط جانمایی شود.
- شرایط اقلیمی پروژه
در مناطق گرمسیر، ظرفیت سرمایشی باید با در نظر گرفتن ضریب اطمینان بالاتری محاسبه شود. در شهرهای مرطوب، نیز عملکرد کندانسور و سرعت تبخیر مبرد متفاوت خواهد بود.
- اختلاف ارتفاع بین یونیتها
یکی از حساسترین پارامترها در طراحی VRF اختلاف ارتفاع بین یونیت خارجی و داخلی است. اگر بیش از حد مجاز باشد، باید از سیستمهای خاص با پمپ روغن استفاده کرد یا مسیر لولهها تغییر یابد.
- برند انتخابشده و الزامات فنی آن
هر برند (مانند LG، Daikin، Samsung، Mitsubishi Electric، Gree و…) دستورالعمل خاصی برای نصب و طراحی دارد. رعایت این دستورالعملها برای حفظ گارانتی و عملکرد سیستم ضروری است.
- تعداد و نوع یونیتهای داخلی
نوع یونیتهای داخلی باید بر اساس دکوراسیون داخلی، کاربری فضا، صدای مورد قبول، و دسترسی به نگهداری انتخاب شود.
مزایای طراحی دقیق و مهندسیشده برای پروژههای VRF
مشاوره و طراحی VRF بهصورت اصولی و تخصصی، نتایج بسیار قابلتوجهی در اجرای موفق سیستم و رضایت نهایی مصرفکننده دارد. این مزایا به شرح زیر هستند:
- بهینهسازی مصرف انرژی
طراحی صحیح باعث میشود کمپرسور در محدوده بهینه عملکرد کند، فشار کاری در سیستم ثابت بماند و سیستم از تنظیم دما با کمترین مصرف انرژی برخوردار باشد.
- افزایش عمر مفید تجهیزات
وقتی که مسیر برگشت روغن، طول لولهها، ظرفیتها و کنترلرها دقیق طراحی شده باشند، استهلاک تجهیزات کاهش مییابد و نیاز به تعمیرات کمتر خواهد شد.
- پایداری عملکرد سیستم در فصول مختلف
سیستمهایی که بر اساس طراحی دقیق اجرا میشوند، در همه فصول (حتی در شرایط آبوهوایی شدید) عملکرد باثباتی دارند.
- جلوگیری از بروز خطاهای اجرایی
نقشههای دقیق و حرفهای مانع بروز اشتباهاتی مانند اتصال اشتباه یونیتها، تنظیم غلط لولهکشی یا نامناسب بودن قطر کابلها میشود.
- صرفهجویی در هزینه اجرا و تعمیرات
با کاهش خطاهای اجرایی، نیاز به دوبارهکاری یا تعویض تجهیزات وجود نخواهد داشت. همچنین تعمیرات احتمالی در آینده نیز با سهولت بیشتری انجام میشود.
- سهولت در نگهداری و کنترل سیستم
طراحی مدرن امکان کنترل مرکزی، اتصال به سیستم BMS، مانیتورینگ از راه دور، و تشخیص خطاهای سریع را فراهم میکند.
هزینه طراحی VRF و نحوه برآورد آن
طراحی اصولی سیستم VRF مستلزم زمان، دقت، تجربه، و استفاده از نرمافزارهای مهندسی است. بنابراین، این خدمت در اکثر پروژهها بهصورت تخصصی و با تعرفه مشخص ارائه میشود.
چه عواملی در تعیین هزینه طراحی VRF مؤثر هستند؟
- متراژ کل ساختمان یا فضاهای تهویهشونده
- تعداد یونیتهای داخلی و خارجی موردنیاز
- میزان پیچیدگی طراحی (سقف کاذب، اختلاف ارتفاع، چیدمان خاص)
- نوع کاربری پروژه (اداری، صنعتی، تجاری)
- درخواست نقشه سهبعدی یا BIM
- نیاز به مشاوره برند، مقایسه اقتصادی و استعلام قیمت
| نوع پروژه | تعرفه تقریبی طراحی |
|---|---|
| پروژه مسکونی معمولی (تا ۵۰۰ متر) | ۵ تا ۸ میلیون تومان |
| پروژه تجاری / اداری متوسط | ۸ تا ۱۵ میلیون تومان |
| پروژههای بزرگ یا صنعتی | از ۱۵ میلیون تومان به بالا (بسته به حجم طراحی) |
اشکالات رایج در طراحی VRF و نحوه جلوگیری از آنها
اگرچه سیستمهای VRF از لحاظ تکنولوژی بسیار پیشرفته هستند، اما طراحی نادرست میتواند بهسرعت عملکرد آنها را مختل کرده یا باعث کاهش بهرهوری و حتی خرابی تجهیزات شود. یکی از اصلیترین اهداف مشاوره و طراحی VRF، شناسایی و پیشگیری از این خطاهاست.
رایجترین اشکالات در طراحی سیستم VRF:
- عدم رعایت محدودیت طول لولهکشی مبرد
در اکثر برندها، طول کلی لولهها، طول بین دورترین یونیت داخلی و خارجی، و اختلاف ارتفاع بین آنها محدودیت دارد. عبور از این مقادیر میتواند باعث برگشت ناقص روغن و کاهش راندمان شود.
- اشتباه در انتخاب ظرفیت و تنبلی سیستم
اگر ظرفیت یونیتهای داخلی به شکل نادرست انتخاب یا نسبت تنبلی (diversity) بیش از حد در نظر گرفته شود، کمپرسور تحت فشار بالا قرار گرفته و سریعتر مستهلک میشود.
- چیدمان غلط یونیتها یا محل نامناسب برای کندانسور
نصب کندانسور در فضایی با تهویه نامناسب یا جانمایی اشتباه یونیتهای داخلی (مثلاً بسیار نزدیک به سقف) میتواند عملکرد دستگاه را مختل کند.
- عدم در نظر گرفتن نیازهای آینده یا تغییرات کاربری
در طراحی اصولی باید پیشبینیهایی برای گسترش آتی یا تغییرات در بار حرارتی در آینده در نظر گرفته شود. بسیاری از طراحیهای آماتور چنین نگاهی ندارند.
- نادیده گرفتن دستورالعملهای برند تولیدکننده
هر برند، راهنمای نصب و طراحی مخصوص به خود دارد. نادیده گرفتن این اسناد میتواند باعث لغو گارانتی و عملکرد نادرست سیستم شود.
ویژگیها و نیازهای هر نوع پروژه
پروژههای مسکونی
- تمرکز بر صدای پایین و زیبایی یونیتهای داخلی
- مصرف انرژی بهینه و هزینه اجرای پایینتر
- کنترل مجزای دما برای هر واحد
پروژههای اداری
- نیاز به تهویه مداوم در ساعات کاری
- کنترل مرکزی برای مدیر ساختمان
- امکان خاموش/روشنکردن اتاقها بهصورت جداگانه
پروژه های تجاری (فروشگاه، مجتمع تجاری)
- بار برودتی بالا بهدلیل تجهیزات روشنایی و ازدحام
- عملکرد پایدار در ساعات طولانی
- سیستم کنترل مرکزی برای مدیریت مصرف
پروژههای صنعتی
- تهویه فضاهای با رطوبت یا آلودگی بالا
- سازگاری با فضاهای بزرگ و با ارتفاع زیاد
- استفاده از یونیتهای صنعتی خاص
طراحی سیستمهای VRF با درنظر گرفتن بهرهوری انرژی
یکی از اهداف اصلی استفاده از سیستم VRF، کاهش مصرف انرژی و دستیابی به راندمان بالا در سرمایش و گرمایش ساختمان است. اما این صرفاً با انتخاب تجهیزات خوب حاصل نمیشود. طراحی باید از پایه بر اساس بهرهوری انجام شود.
اقداماتی برای افزایش بهرهوری انرژی در طراحی:
- محاسبه دقیق بارهای حرارتی و سرمایشی برای جلوگیری از Oversizing
- انتخاب کمپرسورهای اینورتر و کممصرف
- طراحی با نسبت تنبلی هوشمندانه بر اساس نوع فضا
- استفاده از یونیتهای داخلی با راندمان بالا
- در نظر گرفتن کنترلرهای هوشمند با سنسور حضور یا تایمر
- مسیر لولهکشی بهینه با حداقل افت فشار و کاهش طول مسیرها
- عایقکاری کامل لولهها بهویژه در فضاهای خارجی یا پارکینگ
در مشاوره و طراحی VRF، افزایش راندمان انرژی نهفقط بهعنوان یک امکان، بلکه بهعنوان هدف اصلی دیده میشود تا سیستم عملکرد اقتصادی و پایدار داشته باشد.
