نحوه کار فن کویل را بدانید!

در سیستم های تهویه مطبوع مدرن، یکی از مؤثرترین و پرکاربردترین تجهیزات برای تأمین سرمایش و گرمایش محیط های مسکونی، اداری و صنعتی، فن کویل است. این دستگاه به دلیل سادگی ساختار، انعطاف در نصب، و قابلیت کنترل مستقل هر فضا، جایگاه ویژه ای در طراحی سیستم های تهویه مرکزی دارد.

درک دقیق نحوه کار فن کویل نه تنها برای مهندسان تأسیسات، بلکه برای بهره برداران و کاربران نیز اهمیت دارد؛ زیرا آگاهی از نحوه عملکرد آن کمک می کند در زمان بروز مشکل، بتوان دلایل افت سرمایش یا گرمایش را تشخیص داد و از مصرف بی رویه انرژی جلوگیری کرد.

در این مقاله به صورت کامل و گام به گام نحوه کار فن کویل را بررسی می کنیم، اجزای تشکیل دهنده اش را توضیح می دهیم، نقش آب سرد و گرم در آن را تشریح می کنیم و در نهایت به چالش ها، نکات نگهداری و مقایسه ی انواع آن می پردازیم.

اجزای اصلی تشکیل دهنده فن کویل

فن کویل در اصل ترکیبی از دو جزء اصلی یعنی یک مبدل حرارتی (کویل) و یک دمنده (فن) است که با گردش آب سرد یا گرم در لوله های کویل و عبور جریان هوا از میان آن، هوای خنک یا گرم را به داخل فضا می فرستد. این دستگاه ممکن است در سقف، دیوار یا کف نصب شود و با چیلر و بویلر یا پکیج مرکزی در ارتباط باشد.(بیشتر بخوانید: مقایسه فن کویل و مینی چیلر)

برای درک درست نحوه کار فن کویل، ابتدا باید اجزای اصلی آن را بشناسیم. این دستگاه از چند بخش کلیدی تشکیل شده که هرکدام وظیفه ای دقیق در فرآیند سرمایش و گرمایش دارند.

سیستم حرارتی

قلب اصلی سیستم کویل حرارتی است؛ مجموعه ای از لوله های مسی با فین های آلومینیومی که تبادل حرارت میان سیال (آب) و هوا را انجام می دهد. زمانی که آب سرد یا گرم از طریق لوله ها وارد کویل می شود، دمای سطح فین ها تغییر می کند. هوایی که توسط فن از روی آن عبور داده می شود، دمای خود را از دست می دهد (در حالت سرمایش) یا افزایش می دهد (در حالت گرمایش). این هوا سپس از طریق دریچه ها وارد محیط می شود.

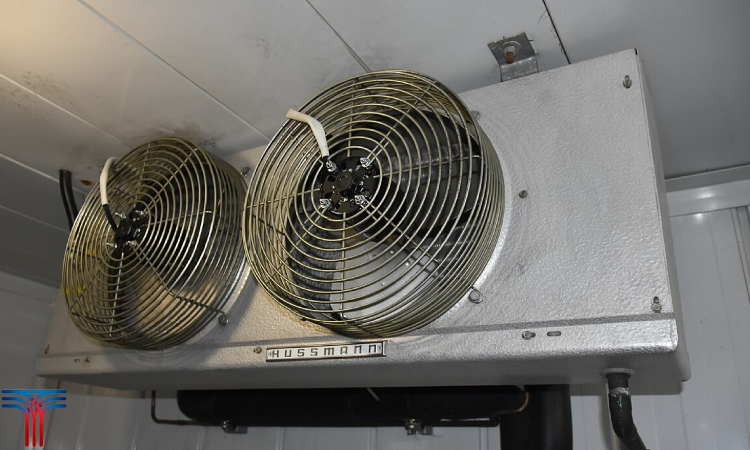

فن، موتور و فیلتر

فن، موتور الکتریکی و فیلتر هوا از دیگر اجزای کلیدی هستند. در تمامی سیستم ها فن وظیفه دارد جریان هوا را به صورت یکنواخت از روی کویل عبور دهد. فیلتر نیز گردوغبار و ذرات معلق را قبل از ورود به کویل می گیرد تا هم کیفیت هوای اتاق بهتر شود و هم از کثیف شدن فین ها جلوگیری شود.

ترموستات

ترموستات یا کنترلر دیواری نقش مغز سیستم را دارد. کاربر از طریق آن می تواند دمای دلخواه، سرعت فن (کم، متوسط، زیاد) و حالت سرمایش یا گرمایش را انتخاب کند. در برخی مدل ها، شیر برقی نیز وجود دارد تا عبور آب از کویل را بسته یا باز کند. در مجموع، تمام این قطعات با هم همکاری می کنند تا هوایی مطبوع، سالم و با دمای کنترل شده در فضا جریان یابد.

فرآیند سرمایش و گرمایش در فن کویل

اساس نحوه کار فن کویل بر مبادله ی حرارت بین آب و هوا است. در فصل تابستان، چیلر مرکزی یا مینی چیلر وظیفه دارد آب سرد را تا دمایی حدود ۷ تا ۱۰ درجه سانتی گراد خنک کند. این آب از طریق لوله ها به فن کویل منتقل می شود. زمانی که فن دستگاه روشن شود، هوا از روی کویل عبور کرده و دمای آن کاهش می یابد. در نتیجه، هوای خنک به اتاق دمیده می شود و دمای محیط پایین می آید.

هم زمان، به علت پایین بودن دمای سطح کویل، رطوبت موجود در هوا روی فین ها تقطیر می شود. این قطرات از طریق سینی درین و لوله ی تخلیه از دستگاه خارج می گردند. در زمستان، فرآیند برعکس است. بویلر مرکزی یا پکیج دیواری، آب گرم تولید می کند و آن را به کویل فن کویل می فرستد. فن هوا را از روی کویل عبور می دهد و هوای گرم وارد محیط می شود.

در سیستم های پیشرفته، از طراحی دو یا چهار لوله ای استفاده می شود. در مدل دو لوله ای، دستگاه یا فقط برای سرمایش یا فقط برای گرمایش قابل استفاده است و باید در هر فصل با تغییر مسیر آب تنظیم شود. اما در مدل چهار لوله ای، دو مدار مستقل برای آب گرم و سرد وجود دارد که به صورت هم زمان به دستگاه متصل هستند. به این ترتیب، هر فن کویل می تواند به صورت مستقل دمای دلخواه را تنظیم کند.

در واقع، اساس کار دستگاه بسیار ساده ولی کاملاً علمی است: آب انرژی حرارتی را منتقل می کند، کویل آن را به هوا انتقال می دهد، و فن، هوا را به گردش درمی آورد تا دمای محیط تنظیم شود.

نحوه کنترل دما و نقش ترموستات در عملکرد فن کویل

یکی از بخش های کلیدی در درک نحوه کار فن کویل، سیستم کنترل آن است. ترموستات به عنوان واحد فرمان دهنده، ارتباط مستقیمی با دمای محیط دارد و وظیفه دارد دمای تنظیم شده توسط کاربر را با دمای واقعی مقایسه کند. وقتی دمای اتاق از مقدار تعیین شده بیشتر شود، ترموستات فرمان روشن شدن فن و باز شدن شیر برقی آب سرد را صادر می کند. در نتیجه، آب سرد از کویل عبور کرده و سرمایش آغاز می شود.

وقتی دما به حد مطلوب رسید، جریان آب قطع و فن خاموش می شود تا از مصرف بی مورد انرژی جلوگیری شود. در حالت گرمایش نیز عملکرد مشابهی وجود دارد، با این تفاوت که آب گرم در مدار جریان می یابد. در مدل های جدید، ترموستات ها دیجیتال و قابل برنامه ریزی هستند و می توانند برای ساعات مختلف شبانه روز تنظیم شوند.

همچنین، برخی فن کویل ها دارای کنترل هوشمند مرکزی هستند که با سیستم BMS (مدیریت ساختمان) یکپارچه می شوند. در این حالت، دمای هر اتاق به صورت خودکار با شرایط محیط تنظیم می شود. کنترل دقیق دما و سرعت فن باعث افزایش راندمان و راحتی ساکنین می شود. اگر ترموستات به درستی کالیبره نشده باشد، ممکن است دستگاه بیش ازحد کار کند و منجر به افزایش مصرف انرژی شود. بنابراین، کالیبراسیون و تنظیم دوره ای آن اهمیت بالایی دارد.

مقایسه انواع فن کویل از نظر ساختار و عملکرد

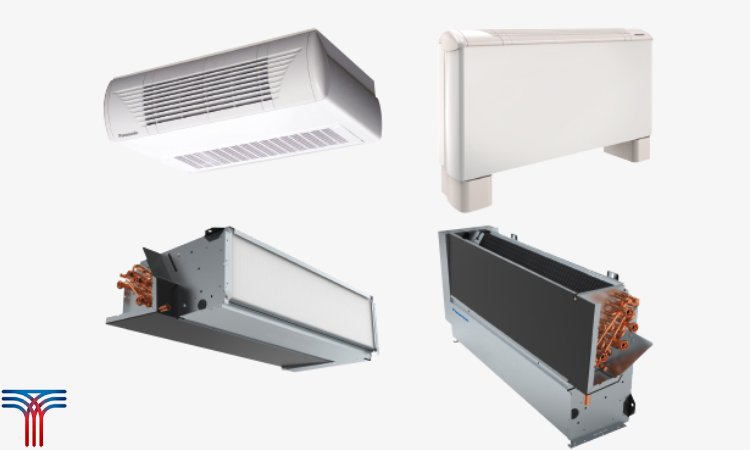

در بازار سیستم های تهویه، فن کویل ها در مدل های مختلفی تولید می شوند که از نظر محل نصب، ظرفیت، تعداد لوله و نوع کنترل متفاوت هستند. برای درک بهتر، مقایسه ی فنی میان مدل های مختلف در جدول زیر آورده شده است:

نوع فن کویل	محل نصب	مزایا	محدودیت ها

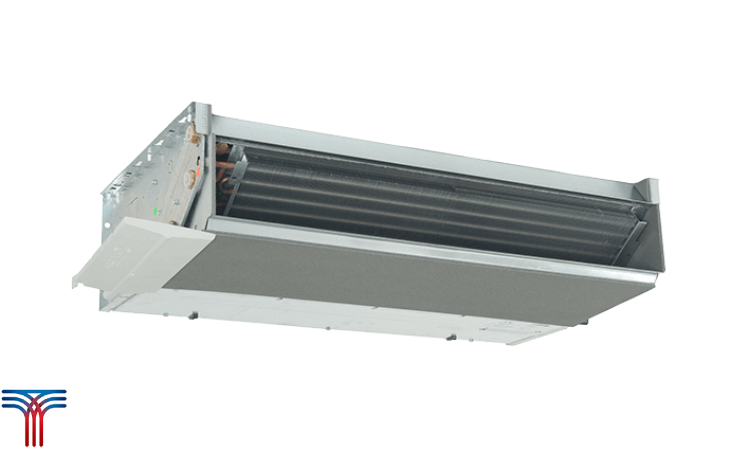

فن کویل سقفی توکار	داخل سقف کاذب	زیبایی ظاهری، صدای کم، قابلیت اتصال به کانال	نصب دشوار، نیاز به فضای سقف
فن کویل دیواری	روی دیوار داخلی	نصب سریع، نگهداری آسان	پوشش هوای محدود
فن کویل زمینی	کنار دیوار یا زیر پنجره	توزیع یکنواخت هوای گرم	فضای اشغال شده در اتاق

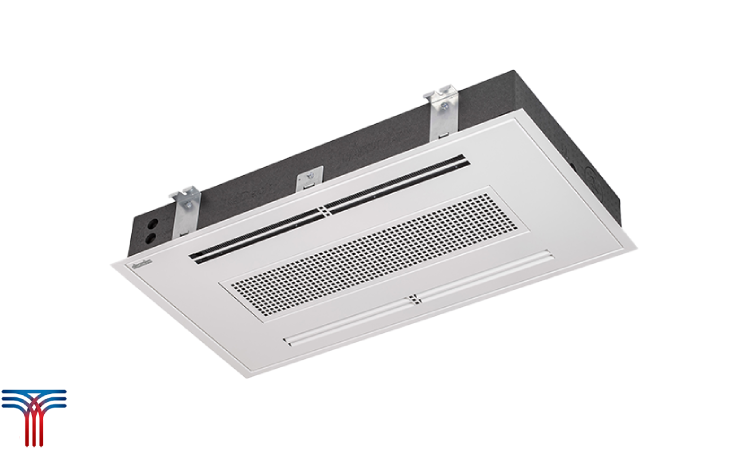

فن کویل کاستی	وسط سقف	جریان هوای چهارطرفه، مناسب برای فضاهای بزرگ	هزینه نصب بیشتر
فن کویل کانالی	در سقف یا موتورخانه	کنترل مرکزی، قابلیت اتصال به کانال کشی	نیاز به طراحی دقیق کانال ها

با وجود تنوع ظاهری، اصول عملکرد در همه ی مدل ها مشابه است و تنها تفاوت در نحوه ی توزیع هوا، میزان صدا و نوع کنترل است. بنابراین، انتخاب نوع فن کویل باید بر اساس فضای مورد استفاده، ظرفیت حرارتی و طراحی معماری انجام شود.

نکات بهره برداری و نگهداری برای عملکرد بهینه فن کویل

درک درست از نحوه کار فن کویل به تنهایی کافی نیست؛ نگهداری صحیح آن تضمین کننده ی عملکرد پایدار و طول عمر دستگاه است. یکی از مهم ترین اقدامات نگهداری، تمیز کردن دوره ای فیلتر هواست. اگر فیلتر مسدود شود، جریان هوا کاهش یافته و انتقال حرارت به درستی انجام نمی شود، که این موضوع منجر به افزایش فشار بر موتور فن و افزایش مصرف انرژی می شود.

همچنین، بررسی وضعیت سینی درین و مسیر تخلیه ضروری است تا از نشت آب و رشد قارچ جلوگیری شود. تمیزکردن کویل ها نیز باید هر چند ماه یک بار انجام شود، چون لایه های گردوغبار و چربی روی فین ها مانع تبادل حرارتی می شوند. از نظر فنی، باید فشار آب ورودی و دمای آن به طور منظم بررسی شود.

کاهش دبی آب یا وجود هوا در مدار باعث می شود بخشی از کویل عملکرد خود را از دست بدهد. هواگیری سیستم در ابتدای هر فصل کاری، از الزامات سرویس سالیانه است. در نهایت، موتور و یاتاقان های فن باید به صورت دوره ای روغن کاری شوند تا از صدای اضافی و لرزش جلوگیری شود. نگهداری منظم نه تنها بازدهی دستگاه را بالا می برد بلکه از هزینه های تعمیرات سنگین جلوگیری می کند.

سخن پایانی

فن کویل یکی از ساده ترین و درعین حال کارآمدترین تجهیزات تهویه مطبوع است که با ترکیب گردش آب و جریان هوا، سرمایش و گرمایش مطبوع را در فضا فراهم می کند. درک نحوه کار فن کویل کمک می کند تا اهمیت هر جزء از آن از کویل تا فن و ترموستات روشن شود. با انتخاب ظرفیت مناسب، نصب اصولی و نگهداری منظم، فن کویل می تواند سال ها عملکرد پایدار و کم هزینه ای ارائه دهد.

این دستگاه نه تنها از نظر اقتصادی به صرفه است، بلکه به دلیل کنترل مستقل هر فضا، آسایش حرارتی بالاتری نسبت به سیستم های مرکزی بزرگ تر فراهم می کند. در نهایت، آگاهی از ساختار، اصول کار و مراقبت های دوره ای، کلید حفظ راندمان و کاهش مصرف انرژی در سیستم های تهویه مطبوع مبتنی بر فن کویل است.

سوالات متداول

1. آیا فن کویل بدون چیلر هم کار می کند؟

فن کویل برای سرمایش نیاز به آب سرد دارد که معمولاً توسط چیلر تأمین می شود؛ اما در حالت گرمایش می تواند به بویلر یا پکیج متصل شود و بدون چیلر نیز کار کند.

2. تفاوت سیستم دو لوله و چهار لوله در فن کویل چیست؟

در سیستم دو لوله، فن کویل در هر زمان تنها می تواند یک حالت (سرمایش یا گرمایش) را انجام دهد. اما در سیستم چهار لوله، هر دو مدار آب سرد و گرم به صورت هم زمان در دسترس است و هر واحد می تواند به طور مستقل دمای خود را تنظیم کند.

3. چرا فن کویل صدای زیاد تولید می کند؟

دلایل اصلی صدای زیاد شامل کثیف شدن فیلتر، عدم بالانس فن، فرسودگی یاتاقان ها یا فشار بیش ازحد هوا در کانال خروجی است. سرویس منظم می تواند این مشکل را برطرف کند.
