راهنمای نصب سیستم VRF در ساختمانهای اداری
تهویه مطبوع در ساختمانهای اداری تنها به ایجاد سرمایش یا گرمایش محدود نمیشود؛ بلکه بخشی از استانداردهای بهرهوری، سلامت و رضایت کارکنان را نیز شامل میشود. با توجه به تغییرات اقلیمی، نیاز به مصرف بهینه انرژی، چیدمان متغیر فضاها و اهمیت کاهش سروصدا و نگهداری آسان، دیگر سیستمهای سنتی مانند کولرگازی یا چیلر مرکزی، پاسخگوی نیاز فضاهای اداری امروزی نیستند.
در این میان، سیستم VRF بهعنوان راهکاری هوشمند، انعطافپذیر و کممصرف، جایگاه ویژهای در طراحی و تجهیز ساختمانهای اداری پیدا کرده است. اما اجرای صحیح این سیستم نیاز به طراحی، محاسبه، جانمایی و نصب حرفهای دارد که بسیاری از پروژهها بدون آن دچار افت راندمان، مصرف بیش از حد انرژی و خرابیهای پیدرپی میشوند.
در این مقاله بهصورت دقیق و گامبهگام، راهنمای جامع نصب سیستم VRF در ساختمانهای اداری را ارائه میکنیم. همچنین به نکات فنی، اشتباهات رایج، مزایا، الزامات طراحی و نگهداری این سیستم پیشرفته میپردازیم تا بتوانید با آگاهی کامل، بهترین تصمیم را برای پروژه خود اتخاذ کنید.
بررسی مزایای سیستم VRF و دلایل ترجیح آن برای ساختمانهای اداری مدرن
سیستم VRF بهعنوان یک سیستم تهویه مطبوع مبتنی بر جریان متغیر مبرد، مزایای قابلتوجهی برای فضاهای اداری دارد که آن را از سایر گزینهها متمایز میکند.
مهمترین مزایای سیستم VRF برای ساختمانهای اداری:
- کنترل مستقل دما در هر اتاق یا واحد کاری
- کاهش مصرف برق بهواسطه تکنولوژی اینورتر
- امکان سرمایش و گرمایش همزمان در یک ساختمان
- کاهش قابل توجه میزان لولهکشی و داکتکشی در مقایسه با چیلر و فنکویل
- صدای کم یونیتهای داخلی و خارجی، ایدهآل برای فضاهای کاری
- طول عمر بالا و نیاز کمتر به تعمیرات دورهای
- امکان اتصال به سیستم مدیریت هوشمند ساختمان
با توجه به این مزایا، نصب سیستم VRF در ساختمانهای اداری بهویژه برای شرکتها، دفاتر چندواحدی، مراکز آموزشی یا تجاری، و دفاتر اشتراکی یک انتخاب حرفهای و آیندهنگرانه است.
چرا سیستم وی آر اف هتلها و مراکز تجاری انتخابی ایدهآل است؟
مراحل نصب سیستم VRF
برای نصب سیستم VRF باید اقدامات مختلفی صورت بگیرد که مهمترین آنها عبارتند از:
مرحله اول: ارزیابی شرایط ساختمان اداری برای نصب سیستم VRF و الزامات زیرساختی
نصب موفق سیستم VRF نیازمند شناخت کامل از ساختمان و ساختار معماری آن است. پیش از هر اقدامی، تیم طراحی باید بررسیهایی کامل روی شرایط فعلی ساختمان انجام دهد.
نکات کلیدی در این مرحله:
- محاسبه دقیق بار برودتی و حرارتی: بر اساس متراژ، نوع پنجرهها، میزان تابش نور، تراکم نفرات و تجهیزات الکترونیکی
- بررسی فضای نصب یونیتهای خارجی: پشتبام، تراس یا اتاق تأسیسات
- شناسایی مسیرهای مناسب برای لولهکشی مسی و کابلکشی کنترل
- بررسی محل مناسب برای نصب یونیتهای داخلی
- ارزیابی فضای لازم برای سرویسهای دورهای و دسترسی به تجهیزات
در ساختمانهای اداری، مخصوصاً آنهایی که دارای پلان بازهستند، طراحی مناسب مسیر لولهها و جانمایی دقیق یونیتها اهمیت حیاتی دارد.
مرحله دوم: انتخاب تجهیزات مناسب و برند قابل اعتماد برای سیستم VRF اداری
انتخاب تجهیزات، مرحلهای استراتژیک است که باید بر اساس بودجه، ابعاد پروژه، شرایط اقلیمی منطقه و سیاست نگهداری ساختمان انجام شود.
عوامل مهم در انتخاب برند و مدل سیستم VRF:
- توان کمپرسور و ظرفیت پوششدهی یونیتها
- حداکثر طول لولهکشی پشتیبانیشده توسط سیستم
- میزان صدای یونیتها
- توانایی عملکرد در شرایط دمایی بالا یا پایین
- پشتیبانی از سیستم کنترل مرکزی یا نرمافزار موبایلی
- در دسترس بودن نمایندگی رسمی و قطعات یدکی در کشور
برندهایی مانند سامسونگ، الجی، دایکین، گری و میدیا از جمله گزینههای شناختهشده در بازار ایران هستند که مدلهای مختلف برای ساختمانهای اداری ارائه میکنند.
مرحله سوم: طراحی دقیق نقشههای نصب، لولهکشی، کابلکشی و کنترل سیستم
پس از انتخاب تجهیزات، نوبت به طراحی نقشههای اجرایی میرسد. این نقشهها شامل جانمایی یونیتها، مسیر لولههای مسی و کابلهای کنترل، مسیر درین و جزئیات نصب است.
نکات اجرایی مهم:
- استفاده از لوله مسی با عایق EPDM مقاوم در برابر حرارت و رطوبت
- رعایت شیب مناسب برای لولههای درین به سمت خروجی
- جلوگیری از بیش از حد بودن فاصله بین یونیت داخلی و خارجی (مطابق با مشخصات فنی برند)
- طراحی مدار کنترل با استفاده از کابلهای شیلددار برای جلوگیری از نویز الکتریکی
- پیشبینی فضای دسترسی برای تعمیرات آتی در طراحی سقف کاذب یا پانلهای یونیت داخلی
استفاده از نرمافزارهای تخصصی طراحی VRF مانند DVM Pro یا LATS LG برای محاسبه ظرفیتها و نقشهکشی توصیه میشود.
مرحله چهارم: اجرای نصب سیستم VRF در محل پروژه با رعایت کامل اصول فنی و ایمنی
نصب سیستم VRF در ساختمان اداری باید توسط تکنسینهای متخصص آموزشدیده برند مورد نظر انجام شود. رعایت جزئیات نصب در این مرحله، مستقیماً روی عمر، راندمان و هزینه نگهداری سیستم تأثیر دارد.
مراحل اجرای نصب شامل:

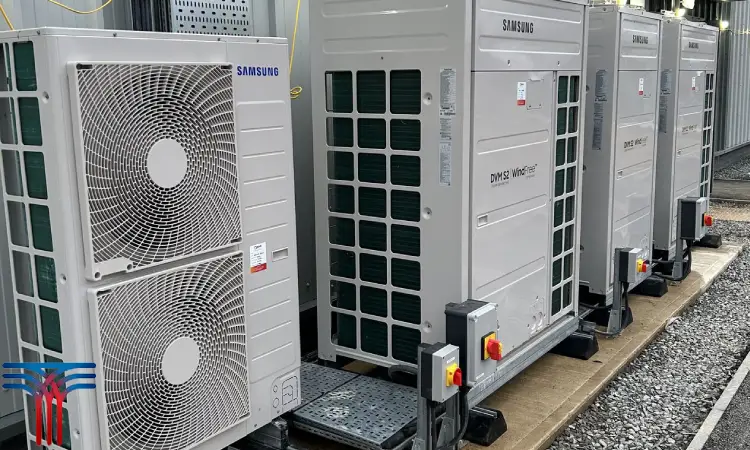

- نصب یونیتهای خارجی روی شاسی فلزی لرزهگیر با پایه ضد زنگ
- اتصال دقیق لولههای مسی و وکیومگیری کامل خطوط
- نصب یونیتهای داخلی در محلهای مشخصشده طبق نقشه
- کابلکشی برق و سیستم کنترلی
- تست نشت گاز، تست عملکرد کمپرسور و سنجش فشار
- راهاندازی اولیه با حضور ناظر فنی برند و تحویل به کارفرما
نصب غیرحرفهای حتی با بهترین برند، میتواند باعث کاهش شدید عملکرد و خرابیهای متوالی شود.
مرحله پنجم: راهاندازی، تست عملکرد و آموزش بهرهبرداری به کارفرما و مدیران ساختمان
پس از نصب سیستم VRF در ساختمان اداری باید بهطور کامل راهاندازی شود و عملکرد آن در شرایط واقعی مورد آزمایش قرار گیرد.
فرآیند راهاندازی شامل:
- تست دمای هوای خروجی از هر یونیت داخلی
- بررسی فشار مبرد در لولهها
- بررسی عملکرد کمپرسورها در حالت کمبار و پربار
- سنجش مصرف برق واقعی سیستم
- آموزش استفاده از پنل کنترل مرکزی و تنظیمات ترموستاتها
- ارائه دفترچه خدمات و برنامه سرویس دورهای
در این مرحله، گزارش کامل راهاندازی به کارفرما تحویل داده میشود تا سوابق عملکرد و تنظیمات در پروژه ثبت شود.
نگهداری و سرویس دورهای سیستم VRF در ساختمان اداری؛ کلید حفظ عملکرد بهینه در بلندمدت
برخلاف تصور عمومی، سیستمهای VRF اگرچه نیاز کمتری به نگهداری دارند، اما در پروژههای اداری پرتردد، باید سرویسهای دورهای منظم انجام شود. همچنین توصیه میشود با ۷ مورد از مشکلات رایج VRF و راهحل تعمیر آن آشنا باشید.
مهمترین اقدامات دورهای شامل:
- شستوشوی فیلترهای یونیت داخلی (هر ۲ ماه یکبار)
- بررسی نشتی گاز و فشار مبرد (هر ۶ ماه)
- شستوشوی کویلهای کندانسور (هر سال)
- بررسی عملکرد کمپرسور و فنها
- کالیبراسیون سنسورها و کنترلرها
سرویس منظم نهتنها عمر سیستم را افزایش میدهد، بلکه باعث کاهش مصرف انرژی و جلوگیری از اختلال در کار کارکنان میشود.
سخن پایانی
امروزه، انتخاب و نصب سیستم VRF در ساختمانهای اداری دیگر یک انتخاب تجملاتی نیست، بلکه راهکاری منطقی برای مدیریت هوشمندانه انرژی، افزایش رفاه کارمندان و ارتقاء کیفیت بهرهبرداری از فضاست. اما تمام مزایای این سیستم تنها زمانی محقق میشود که طراحی، انتخاب تجهیزات و نصب، کاملاً حرفهای و مبتنی بر استانداردهای فنی انجام شود.
با مشاوره درست، اجرای دقیق و نگهداری منظم، سیستم VRF میتواند سالها با بالاترین بازدهی در کنار مجموعه شما فعالیت کند.
سوالات متداول
- آیا سیستم VRF برای دفاتر چندواحدی مناسب است؟
بله VRF قابلیت زونبندی مستقل را دارد، و میتواند برای هر واحد کنترلی جداگانه تعریف کند.
- چه برندی برای ساختمان اداری با متراژ بالا توصیه میشود؟
برندهایی مانند سامسونگ، دایکین و الجی مدلهایی با ظرفیت بالا و پشتیبانی دقیق دارند که مناسب پروژههای بزرگ هستند.
- نصب VRF چقدر زمان میبرد؟
بسته به وسعت ساختمان و تعداد یونیتها، بین ۲ هفته تا ۲ ماه زمان نصب و راهاندازی نیاز است.
- آیا امکان اتصال VRF به سیستم مدیریت ساختمان (BMS) وجود دارد؟
بله. بیشتر برندهای معتبر قابلیت اتصال کامل به BMS را فراهم کردهاند.
- آیا هزینه اولیه نصب VRF از سیستم اسپلیت بیشتر است؟
بله. اما در بلندمدت با صرفهجویی انرژی، کاهش تعمیرات و عملکرد هوشمند، این هزینه جبران میشود.
