سیستمهای تهویه مطبوع VRF بهعنوان یکی از پیشرفتهترین و کارآمدترین فناوریهای سرمایش و گرمایش در جهان، جایگاه ویژهای در پروژههای ساختمانی مدرن یافتهاند. اما بهرهگیری صحیح از تمام قابلیتهای فنی این سیستم، فقط در گرو یک موضوع کلیدی ممکن است: نصب و اجرای VRF بهصورت اصولی، استاندارد و تخصصی.
نصب VRF نهتنها یک عملیات فنی ساده نیست، بلکه یک فرآیند چندمرحلهای حساس است که بر عملکرد نهایی، مصرف انرژی، پایداری سیستم و حتی طول عمر تجهیزات تأثیر مستقیم دارد. کوچکترین خطا در طراحی مسیر لولهها، انتخاب یونیتها، کددهی یا اجرای کابلکشی میتواند باعث کاهش راندمان، افزایش مصرف برق، تداخل در زونهای سرمایشی و خرابی زودرس تجهیزات شود.
چرا نصب استاندارد VRF برای عملکرد بهینه حیاتی است؟
بسیاری از مشکلات سیستمهای VRF نه از طراحی، بلکه از نصب غیرحرفهای و ناقص ناشی میشوند. این سیستمها ساختاری پیچیده دارند و نیازمند دقت میلیمتری در مسیر لولهکشی، انتخاب سایز مناسب، شیب لولهها، شارژ گاز و اتصال تجهیزات کنترلی هستند. دلایل کلیدی برای اهمیت نصب استاندارد:
- تضمین بازگشت صحیح روغن به کمپرسور
- تثبیت فشار و دمای مبرد در مدار
- جلوگیری از نشتی گاز مبرد
- حفظ راندمان و کاهش مصرف انرژی
- اعتبار گارانتی برند
الگوریتم نصب VRF: از برنامهریزی تا راهاندازی
نصب و اجرای VRF یک فرآیند دقیق و چندمرحلهای است. اگر این مراحل با ترتیب صحیح و با رعایت استانداردها انجام نشوند، کارایی سیستم کاهش پیدا کرده و احتمال خطا یا خرابی در آینده بالا میرود.
مراحل استاندارد نصب سیستم VRF:
- بازدید اولیه و بررسی محیط پروژه
- تعیین محل نصب یونیت خارجی و یونیتهای داخلی
- بررسی دسترسی به برق، امکان لولهکشی و محلهای تخلیه آب کندانس
- بررسی شرایط معماری برای نصب تجهیزات
- جانمایی دقیق یونیتها
- نصب پایه یونیت خارجی با رعایت لرزشگیر و فاصله از دیوارها

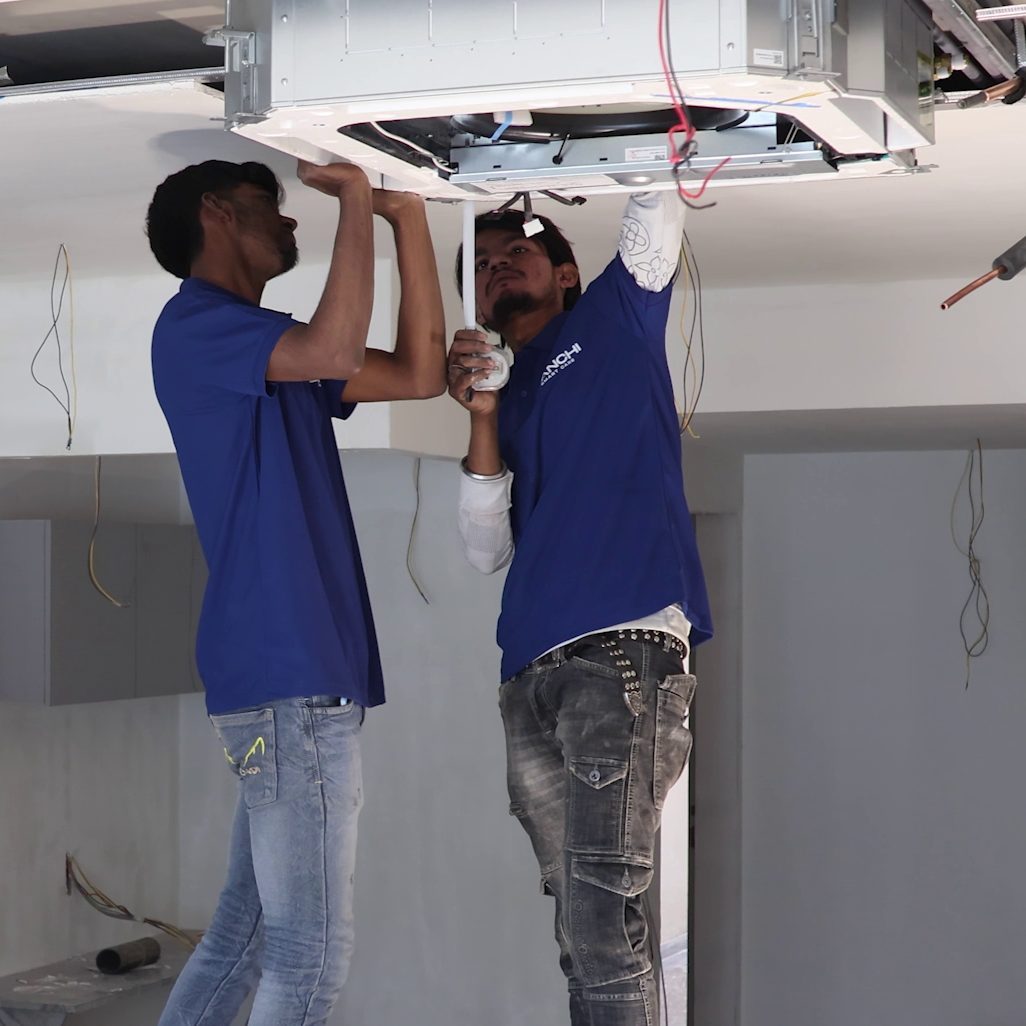

- نصب یونیتهای داخلی با توجه به نوع (کاستی، سقفی، دیواری، زمینی)
- جانمایی پنل کنترلی و دسترسی آسان برای تعمیر و سرویس

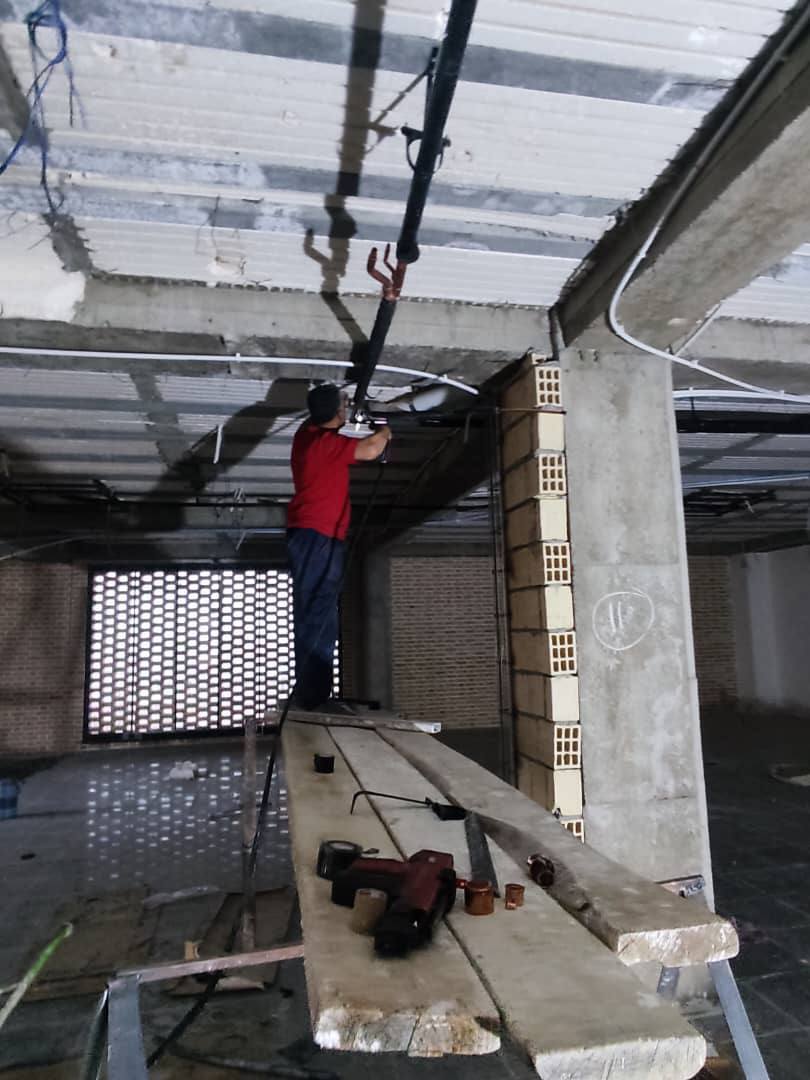

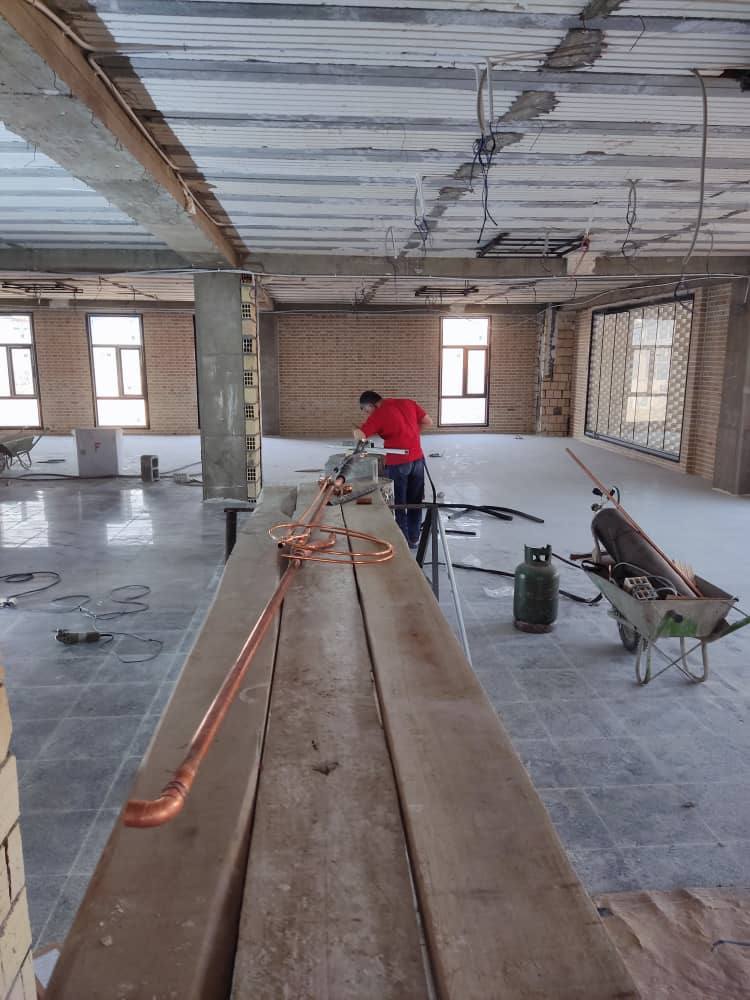

- اجرای لولهکشی مسی
- لولهکشی با لوله مسی استاندارد بدون درز

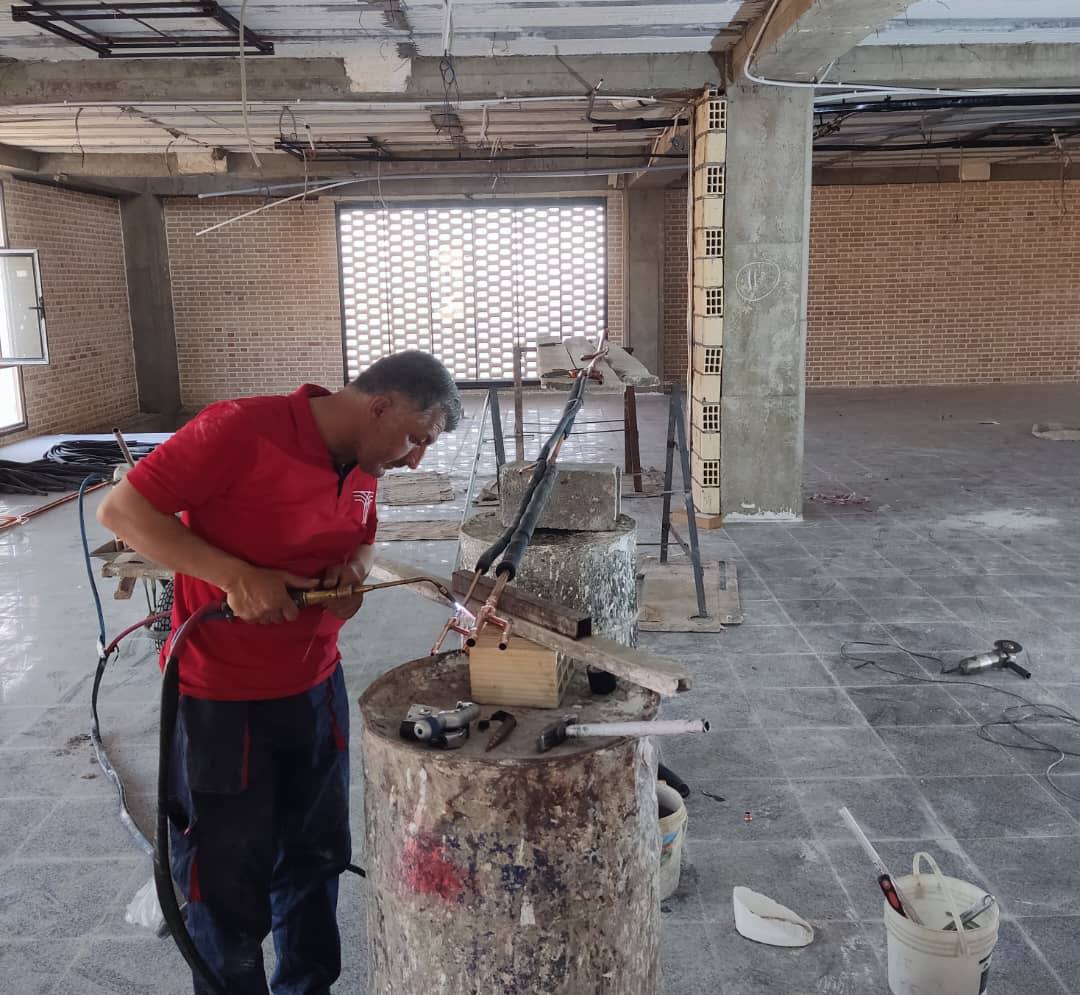

- جوشکاری با گاز آرگون جهت جلوگیری از اکسید شدن
- رعایت شیب صحیح، نصب تله روغن، و عایقکاری کامل لولهها
- کابلکشی برق و دیتا
- کابلکشی مستقل برای یونیتهای داخلی و خارجی
- نصب کابل دیتا بین یونیتها و پنل مرکزی مطابق دستور برند
- رعایت مسیر مناسب برای جلوگیری از نویز الکترومغناطیسی
- تست نشتی و فشار
- شارژ نیتروژن در سیستم و بررسی افت فشار (تست ۲۴ ساعته)
- شناسایی و اصلاح نشتی احتمالی قبل از شارژ گاز
- وکیوم و شارژ مبرد
- وکیوم کامل تا رسیدن به خلأ ۵۰۰ میکرون
- شارژ دقیق مبرد طبق دیتاشیت و طول لولهکشی
- بررسی دمای ساکشن و فشار دیسشارژ برای تنظیم دقیق
- راهاندازی و تست نهایی
- تست یونیتها در حالت سرمایش و گرمایش
- تنظیم کنترلرها، تعیین زونها و کددهی یونیتها
- تحویل گزارش راهاندازی به کارفرما و آموزش اولیه بهرهبرداری
هزینه و مدت زمان معمول نصب VRF
یکی از سوالات اصلی کارفرمایان در پروژههای مختلف این است که هزینه نصب و اجرای VRF چقدر است و نصب کامل چقدر زمان میبرد. پاسخ به این سوال به عوامل متعددی بستگی دارد.
عوامل مؤثر بر زمان و هزینه نصب:
- تعداد یونیتهای داخلی و خارجی
- میزان طول لولهکشی و مسیرهای عبور آنها
- نوع پروژه (نوساز یا بازسازی)
- نوع یونیتها (کاستی، سقفی، دیواری)
- نوع کنترل مرکزی و الزامات BMS
| نوع پروژه | مدت زمان معمول نصب |
|---|---|
| پروژه مسکونی تا ۵ یونیت | ۳ تا ۷ روز کاری |
| پروژه اداری/تجاری متوسط | ۷ تا ۱۵ روز کاری |
| پروژههای صنعتی بزرگ | ۱۵ تا ۳۰ روز کاری |
هزینه خدمات نصب و اجرای VRF
| خدمات | هزینه پایه (تخمینی) |
|---|---|
| نصب هر یونیت داخلی | از ۵۰۰ تا ۱.۵ میلیون تومان |
| نصب یونیت خارجی | از ۳ تا ۵ میلیون تومان |
| کابلکشی، کنترل و تست | توافقی بر اساس پروژه |
توجه: قیمتها بسته به محل پروژه، برند دستگاه و شرایط اجرایی متفاوت هستند. برای دریافت برآورد دقیق، بازدید اولیه الزامی است.
مزایای انتخاب سرویسکار متخصص برای نصب VRF
استفاده از سرویسکاران عمومی یا غیرمتخصص برای نصب VRF یکی از بزرگترین اشتباهات اجرایی است. نصب این سیستم نیاز به دانش فنی، آموزش مستقیم برند و تجربه اجرایی دارد. مزایای انتخاب سرویسکار متخصص:
- رعایت کامل استاندارد برند: از مسیر لولهها تا شارژ گاز دقیقاً مطابق مشخصات فنی
- کاهش احتمال خطا و خرابی: نصب اصولی = کارکرد پایدار و بدون ارور
- تضمین حفظ گارانتی: برندها فقط نصب تخصصی را برای گارانتی میپذیرند
- تحویل حرفهای سیستم با تست کامل: راهاندازی یونیتها، کنترل نشت، تست فشار و برقکشی
- پشتیبانی پس از نصب: سرویسکار حرفهای پروژه را رها نمیکند و در صورت بروز مشکل، پاسخگو خواهد بود
