سابکول و سوپرهیت چیست؟
اگر تکنسین تهویه مطبوع یا تبرید هستید، حتماً برایتان پیش آمده که با گیج فشار و دماسنج به سیستم نگاه کنید و بپرسید: سابکول و سوپرهیت چیست و چرا این دو پارامتر تا این حد در عیبیابی سیستم حیاتی هستند؟ پاسخ کوتاه این است: سوپرهیت میزان گرمای اضافهای است که بخار مبرد بعد از تبخیر کامل در اواپراتور جذب میکند، و سابکول میزان خنکسازی اضافی مایع مبرد پس از میعان کامل در کندانسور است. این دو عدد، مثل دو نبض سیستم تبرید عمل میکنند و هر انحرافی در آنها، نشانهای از یک مشکل پنهان است: شارژ کم یا زیاد گاز، گرفتگی شیر انبساط، مشکل در airflow، یا حتی خرابی کمپرسور.
در این مقاله جامع، به زبان ساده اما فنی توضیح میدهم سابکول و سوپرهیت چیست، چگونه با فرمول و جدول فشار-دما محاسبه میشوند، مقدار استانداردشان در سردخانه، کولر گازی و چیلر چقدر است، و چگونه با استفاده از آنها سیستم را عیبیابی کنید. اگر تا انتها همراه باشید، دیگر هیچ سیستم تبریدی برایتان جعبه سیاه نخواهد بود.
سوپرهیت (Superheat) چیست؟ تعریف ساده و کاربردی
سوپرهیت یا مافوق داغ، به اختلاف دمای بخار مبرد در خروجی اواپراتور (یا ورودی کمپرسور) با دمای اشباع همان فشار، گفته میشود. به عبارت سادهتر، وقتی مبرد داخل اواپراتور کاملاً تبخیر شد و به بخار اشباع رسید، اگر باز هم گرما جذب کند، دمایش از دمای اشباع بالاتر میرود. این افزایش دما، همان سوپرهیت است.
چرا سوپرهیت مهم است؟
سوپرهیت تضمین میکند که مبرد در ورودی کمپرسور کاملاً بخار باشد. اگر سوپرهیت صفر یا خیلی کم باشد، یعنی مایع مبرد به کمپرسور برمیگردد که به آن برگشت مایع به کمپرسور (Liquid Slugging) میگویند و میتواند به شیرهای کمپرسور، سیلندر و روغن آسیب جدی بزند. از طرف دیگر، سوپرهیت بیش از حد بالا، نشاندهنده شارژ کم گاز یا گرفتگی در مسیر است و باعث داغ شدن بیش از حد کمپرسور و کاهش ظرفیت سرمایشی میشود.
مثال ساده برای درک سوپرهیت
فرض کنید فشار مکش یک سیستم کولر گازی با مبرد R410A برابر ۱۱۸ psi است. طبق جدول فشار-دما (P/T Chart)، دمای اشباع این فشار حدود ۴۰ درجه سانتیگراد است. اگر دماسنج روی خط مکش، دمای ۴۸ درجه را نشان دهد، سوپرهیت برابر است با:
۴۸ – ۴۰ = ۸ درجه سانتیگراد
سابکول (Subcooling) چیست؟ مفهوم مادون سرد به زبان ساده
سابکول یا مادون سرد، دقیقاً مفهوم مقابل سوپرهیت است. زمانی که مبرد در کندانسور کاملاً میعان پیدا کرد و به مایع اشباع تبدیل شد، اگر باز هم گرما از دست بدهد، دمایش از دمای اشباع پایینتر میرود. این اختلاف دما، سابکول نام دارد.
نقش سابکول در افزایش راندمان سیستم
سابکول باعث میشود مبرد قبل از ورود به شیر انبساط، کاملاً مایع و خنک باشد. اگر سابکول کم باشد، احتمال ایجاد فلش گس (Flash Gas) در خط مایع وجود دارد؛ یعنی بخشی از مبرد قبل از رسیدن به اواپراتور تبخیر میشود و ظرفیت سرمایشی سیستم به شدت افت میکند. سابکول مناسب، تضمینکننده شارژ صحیح گاز و عملکرد بهینه سیکل تبرید است.
مثال ساده برای درک سابکول
در همان سیستم، فشار دیسشارژ را ۴۰۰ psi در نظر بگیرید. طبق جدول، دمای اشباع این فشار حدود ۵۰ درجه سانتیگراد است. اگر دماسنج روی خط مایع، دمای ۴۲ درجه را نشان دهد، سابکول برابر است با:
۵۰ – ۴۲ = ۸ درجه سانتیگراد
تفاوت سابکول و سوپرهیت در یک نگاه
برای درک بهتر سابکول و سوپرهیت، جدول مقایسهای زیر را ببینید:
| ویژگی | سوپرهیت (Superheat) | سابکول (Subcooling) |
|---|---|---|
| محل اندازهگیری | خروجی اواپراتور / خط مکش | خروجی کندانسور / خط مایع |
| فشار مبنا | فشار مکش (Suction) | فشار دیسشارژ (Discharge) |
| وضعیت مبرد | بخار فوق داغ | مایع مادون سرد |
| مقدار استاندارد (کولر گازی) | ۸ تا ۱۲ درجه | ۸ تا ۱۲ درجه |
| مقدار استاندارد (سردخانه) | ۵ تا ۱۰ درجه | ۵ تا ۸ درجه |
| نشانه شارژ کم | سوپرهیت بالا + سابکول پایین | — |
| نشانه شارژ زیاد | سوپرهیت پایین + سابکول بالا | — |
| خطر اصلی | داغ شدن کمپرسور | برگشت مایع و آسیب کمپرسور |
چرا سوپرهیت برای سلامت کمپرسور حیاتی است؟
کمپرسور قلب سیستم تهویه مطبوع و تبرید است و فقط باید بخار مبرد را فشرده کند، نه مایع. اگر سوپرهیت کمتر از حد استاندارد باشد، قطرات مایع مبرد وارد کمپرسور میشوند و باعث شستوشوی روغن، سایش سیلندر و در نهایت سوختن کمپرسور میشوند. این پدیده در سیستمهایی که شارژ گاز آنها بیش از حد است یا شیر انبساط آنها خراب است، شایعتر است.
از طرف دیگر، سوپرهیت بسیار بالا یعنی مبرد در اواپراتور به اندازه کافی تبخیر نشده و کمپرسور باید بخار بسیار داغ را فشرده کند. این موضوع دمای سرسیلندر را بالا میبرد، راندمان سیستم را کاهش میدهد و عمر روغن را کوتاه میکند.
نقش سابکول در افزایش راندمان سیستم تبرید
سابکول صحیح، دو مزیت بزرگ دارد: اول اینکه از ایجاد فلش گس در خط مایع جلوگیری میکند و دوم اینکه مبرد مایع خنکتر، در اواپراتور سریعتر تبخیر میشود و ظرفیت سرمایشی بیشتری تولید میکند. به همین دلیل، در سیستمهای چیلر و سردخانه که دقت شارژ بالا اهمیت دارد، سابکول یکی از معیارهای اصلی تنظیم است.
اگر سابکول بیش از حد بالا باشد، یعنی مبرد بیش از حد در کندانسور خنک شده و ممکن است فشار مکش افت کند. سابکول پایین هم نشانه شارژ کم یا گرفتگی کندانسور است.
روش اندازهگیری و محاسبه سابکول و سوپرهیت

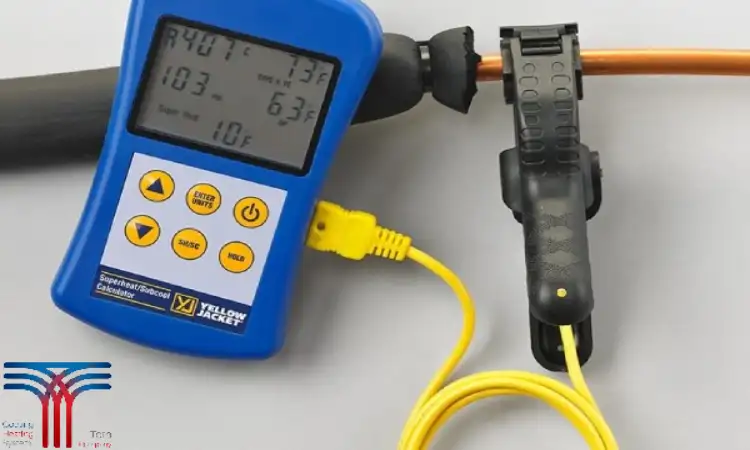

برای محاسبه دقیق سابکول و سوپرهیت، به سه ابزار نیاز دارید: گیج فشار، دماسنج تماسی و جدول فشار-دما. مراحل به این ترتیب است:
مراحل اندازهگیری سوپرهیت
-
فشار مکش را از گیج بخوانید.
-
با جدول P/T، دمای اشباع مکش را پیدا کنید.
-
دمای واقعی خط مکش را با دماسنج اندازه بگیرید.
-
دمای اشباع را از دمای واقعی کم کنید. نتیجه، سوپرهیت است.
مراحل اندازهگیری سابکول
-
فشار دیسشارژ را از گیج بخوانید.
-
با جدول P/T، دمای اشباع دیسشارژ را پیدا کنید.
-
دمای واقعی خط مایع را اندازه بگیرید.
-
دمای واقعی را از دمای اشباع کم کنید. نتیجه، سابکول است.
اشتباهات رایج در محاسبه
-
اندازهگیری دما در نقطهای که مبرد هنوز کاملاً تغییر فاز نداده است.
-
استفاده از جدول P/T اشتباه برای مبرد R22 به جای R410A.
-
نادیده گرفتن افت فشار در خطوط لوله.
-
اندازهگیری در شرایطی که سیستم به تعادل نرسیده است.
مقدار استاندارد سابکول و سوپرهیت چقدر است؟
مقدار استاندارد بسته به نوع سیستم، مبرد و شرایط محیطی متفاوت است. جدول زیر مرجع خوبی برای شماست:
| نوع سیستم | سوپرهیت استاندارد | سابکول استاندارد |
|---|---|---|
| کولر گازی خانگی (R410A) | ۸ تا ۱۲ درجه | ۸ تا ۱۲ درجه |
| کولر گازی (R22) | ۵ تا ۸ درجه | ۸ تا ۱۲ درجه |
| سردخانه (R404A) | ۵ تا ۱۰ درجه | ۵ تا ۸ درجه |
| چیلر (R134a) | ۶ تا ۱۰ درجه | ۵ تا ۱۰ درجه |
| سیستم با شیر انبساط ترموستاتیکی | ۸ تا ۱۲ درجه | ۵ تا ۱۰ درجه |
نکته مهم: این اعداد تقریبی هستند و باید به دفترچه فنی سازنده کمپرسور و مبرد مراجعه کنید.
عیبیابی سیستم تبرید با استفاده از سابکول و سوپرهیت
حالا به کاربردیترین بخش میرسیم: چگونه با سابکول و سوپرهیت، مشکل سیستم را تشخیص دهیم؟
| سوپرهیت | سابکول | تشخیص احتمالی |
|---|---|---|
| بالا | پایین | شارژ کم گاز، نشتی مبرد |
| پایین | بالا | شارژ زیاد گاز، گرفتگی کندانسور |
| بالا | بالا | گرفتگی شیر انبساط یا فیلتر درایر |
| پایین | پایین | مشکل در airflow اواپراتور یا کمپرسور ضعیف |
| بالا | نرمال | گرفتگی جزئی در خط مکش |
| نرمال | پایین | فلش گس، مشکل در خط مایع |
تأثیر airflow و رطوبت بر این پارامترها
اگر فیلتر هوا کثیف باشد یا فن اواپراتور ضعیف کار کند، انتقال حرارت کاهش مییابد و سوپرهیت به طور مصنوعی بالا میرود. همچنین رطوبت بالا در محیط، بار سرمایشی را افزایش میدهد و خوانشها را تغییر میدهد. پس همیشه قبل از قضاوت نهایی، وضعیت اواپراتور و کندانسور را بررسی کنید.
خدمات تخصصی تتا: عیبیابی دقیق سیستم تبرید
اگر بعد از خواندن این مقاله هنوز در تشخیص مشکل سیستم خود مطمئن نیستید، تیم فنی تتا با سالها تجربه در زمینه سردخانه، چیلر و تهویه مطبوع، آماده ارائه خدمات عیبیابی، شارژ گاز و تنظیم سابکول و سوپرهیت در محل شماست. همین حالا با کارشناسان ما تماس بگیرید و یک بار برای همیشه مشکل سیستم تبرید خود را حل کنید.
جمعبندی
در این مقاله یاد گرفتیم سابکول و سوپرهیت چیست، چگونه محاسبه میشوند و چگونه با استفاده از آنها سیستم تبرید را عیبیابی کنیم. سوپرهیت، سلامت کمپرسور را تضمین میکند و سابکول، راندمان و ظرفیت سرمایشی را. با تسلط بر این دو پارامتر، میتوانید به سرعت مشکلاتی مثل شارژ کم، شارژ زیاد، گرفتگی شیر انبساط و مشکل در airflow را تشخیص دهید. اگر نیاز به مشاوره تخصصی دارید، تیم تتا در کنار شماست.
سوالات متداول درباره سابکول و سوپرهیت
۱. آیا سابکول و سوپرهیت همیشه باید برابر باشند؟
خیر، مقدار استاندارد هر کدام بسته به نوع سیستم و مبرد متفاوت است. اما در بسیاری از سیستمهای خانگی، مقادیر نزدیک به هم (حدود ۸ تا ۱۲ درجه) طبیعی است.
۲. کدام یک برای شارژ گاز مهمتر است؟
در سیستمهای با شیر انبساط ترموستاتیکی، سابکول معیار اصلی شارژ است. در سیستمهای با مویین (Capillary Tube)، سوپرهیت معیار اصلی است.
۳. سوپرهیت بالا چه آسیبی میزند؟
دمای بالای سرسیلندر، کاهش راندمان، کوتاه شدن عمر روغن و در نهایت خرابی کمپرسور.
۴. سابکول پایین چه معنایی دارد؟
نشانه شارژ کم، فلش گس یا گرفتگی در کندانسور است که باید سریعاً بررسی شود.
۵. آیا میتوان بدون جدول P/T محاسبه کرد؟
خیر، جدول فشار-دما ابزار ضروری برای محاسبه دقیق سابکول و سوپرهیت است. برخی اپلیکیشنهای موبایل هم این جدول را دارند.
