فشار استاتیکی داکت اسپلیت چیست؟

هنگام خرید داکت اسپلیت، معمولاً ظرفیت سرمایشی، مصرف برق، برند و قیمت دستگاه در اولویت قرار می گیرند؛ اما یک مشخصه فنی مهم نیز وجود دارد که می تواند عملکرد کل سیستم تهویه را تحت تأثیر قرار دهد: فشار استاتیکی داکت اسپلیت.

اگر فشار استاتیکی دستگاه با مقاومت کانال کشی ساختمان متناسب نباشد، ممکن است هوای کافی به اتاق ها نرسد، توزیع دما یکنواخت نباشد یا صدای سیستم افزایش پیدا کند. به همین دلیل، انتخاب دستگاه صرفاً براساس متراژ ساختمان یا ظرفیت اسمی سرمایش، همیشه نتیجه مطلوبی ندارد.

فشار استاتیکی داکت اسپلیت چیست؟

فشار استاتیکی خارجی یا ESP مخفف External Static Pressure است و به فشاری اشاره دارد که فن دستگاه برای غلبه بر مقاومت اجزای خارجی مسیر توزیع هوا در اختیار دارد. این مقاومت می تواند ناشی از کانال های رفت و برگشت، زانویی ها، اتصالات، دمپرها، دریچه ها و فیلترهای نصب شده در مسیر هوا باشد.

به زبان ساده، فن داکت اسپلیت باید بتواند هوا را از مسیر طراحی شده عبور دهد و به فضاهای مختلف ساختمان برساند. هرچه مقاومت مسیر بیشتر باشد، فن به قابلیت تأمین فشار مناسب تری نیاز دارد تا دبی هوای موردنیاز حفظ شود.

فشار استاتیکی معمولاً با واحد پاسکال (Pa) بیان می شود. برای مثال، مشخصات فنی دستگاه ممکن است فشار استاتیکی خارجی مشخصی را برحسب پاسکال اعلام کند. بااین حال، عدد بالاتر به تنهایی به معنی بهتر بودن دستگاه نیست؛ فشار موردنیاز باید با دبی هوا و افت فشار واقعی کانال کشی هماهنگ باشد.

فشار استاتیکی چه تأثیری بر عملکرد داکت اسپلیت دارد؟

۱. توزیع یکنواخت هوا در اتاق ها

در ساختمان هایی که چند اتاق از طریق کانال به یک داکت اسپلیت متصل هستند، طراحی مسیر هوا اهمیت زیادی دارد. اگر فشار قابل تأمین فن با مقاومت شبکه متناسب نباشد، ممکن است بعضی دریچه ها هوای کافی دریافت نکنند.

البته توزیع نامناسب هوا همیشه ناشی از فشار استاتیکی پایین نیست. طراحی نامناسب انشعاب ها، بالانس نبودن دمپرها، ابعاد نادرست کانال و انسداد فیلتر نیز می توانند باعث اختلاف جریان هوا در اتاق ها شوند.

۲. میزان صدای سیستم تهویه

سرعت زیاد هوا در کانال، دریچه های نامناسب و افت فشار بالا می توانند صدای جریان هوا را افزایش دهند. انتخاب دستگاه با فشار قابل تنظیم و طراحی اصولی کانال ها به کنترل صدا کمک می کند.

نکته مهم این است که افزایش فشار فن به تنهایی راهکار کاهش صدا نیست. اگر کانال کوچک باشد یا سرعت هوا بیش از حد طراحی شده باشد، فشار بیشتر ممکن است شرایط را نامطلوب تر کند.

۳. مصرف انرژی و راندمان دستگاه

فن برای جابه جایی هوا انرژی مصرف می کند. مقاومت زیاد شبکه کانال می تواند باعث افزایش توان موردنیاز فن شود یا در صورت محدود بودن توان آن، دبی هوا را کاهش دهد.

در نتیجه، انتخاب دستگاه متناسب با افت فشار واقعی و طراحی مناسب کانال کشی، به عملکرد بهتر سیستم کمک می کند. برای ارزیابی مصرف انرژی باید علاوه بر فشار استاتیکی، مشخصات فن، منحنی عملکرد، دبی هوا و مصرف برق دستگاه نیز بررسی شوند.

۴. ظرفیت سرمایش و گرمایش قابل استفاده

ظرفیت اسمی سرمایش یا گرمایش به تنهایی تضمین نمی کند که تمام اتاق ها به شرایط آسایش مطلوب برسند. اگر جریان هوا به درستی تأمین نشود، انتقال حرارت از طریق کویل دستگاه و توزیع هوای مطبوع در فضا می تواند تحت تأثیر قرار گیرد.

بنابراین، هنگام انتخاب داکت اسپلیت باید ظرفیت حرارتی، دبی هوای موردنیاز و فشار قابل تأمین فن را در کنار یکدیگر بررسی کرد.

چه عواملی فشار استاتیکی موردنیاز داکت اسپلیت را تعیین می کنند؟

فشار موردنیاز هر پروژه به طراحی واقعی شبکه توزیع هوا وابسته است. مهم ترین عوامل عبارت اند از:

طول و ابعاد کانال ها: کانال های طولانی یا با ابعاد نامناسب می توانند افت فشار بیشتری ایجاد کنند.
تعداد زانویی ها و انشعاب ها: تغییر مسیرهای متعدد و اتصالات نامناسب، مقاومت جریان هوا را افزایش می دهند.
فیلترها و تجهیزات جانبی: نوع فیلتر، کویل و سایر اجزای مسیر باید در محاسبه افت فشار لحاظ شوند.
دبی هوای موردنیاز: افت فشار به میزان جریان هوا وابسته است؛ بنابراین نمی توان فشار را بدون توجه به دبی طراحی تعیین کرد.
دریچه ها و دمپرها: انتخاب و تنظیم نامناسب این اجزا می تواند توزیع هوا را مختل کند.

در طراحی اصولی، افت فشار اجزای مسیر محاسبه می شود و سپس با مشخصات فن و منحنی عملکرد دستگاه تطبیق داده می شود. روش محاسبه باید با دستورالعمل سازنده و شرایط واقعی نصب هماهنگ باشد.

فشار استاتیکی بالا بهتر است یا پایین؟

هیچ کدام به صورت مطلق بهتر نیست. دستگاهی با قابلیت فشار استاتیکی بالاتر ممکن است برای شبکه کانال کشی دارای مقاومت بیشتر مناسب باشد، اما اگر پروژه به چنین فشاری نیاز نداشته باشد، این ویژگی به تنهایی مزیت تعیین کننده ای محسوب نمی شود.

در مقابل، انتخاب دستگاهی با فشار قابل تأمین کمتر از نیاز پروژه می تواند موجب افت دبی هوا شود. در چنین شرایطی، حتی اگر ظرفیت سرمایشی دستگاه روی کاغذ کافی باشد، عملکرد واقعی سیستم ممکن است رضایت بخش نباشد.

معیار اصلی، تطابق نقطه کاری فن با دبی هوای طراحی و افت فشار شبکه است. همچنین باید محدوده فشار مجاز، سطح صدا و شرایط عملکرد اعلام شده در کاتالوگ همان مدل بررسی شود.

چگونه فشار استاتیکی مناسب داکت اسپلیت را انتخاب کنیم؟

برای انتخاب صحیح دستگاه، مراحل زیر را در نظر بگیرید:

مرحله اول: محاسبه بار سرمایشی و گرمایشی

بار حرارتی ساختمان را با توجه به متراژ، شرایط اقلیمی، جهت تابش، پنجره ها، عایق کاری و تعداد افراد محاسبه کنید. متراژ به تنهایی برای تعیین ظرفیت دقیق کافی نیست.

مرحله دوم: طراحی شبکه کانال

مسیر کانال ها، ابعاد، طول، تعداد انشعاب ها، دریچه ها و تجهیزات جانبی باید مشخص شوند تا دبی هوای موردنیاز هر فضا و افت فشار شبکه محاسبه شود.

مرحله سوم: بررسی منحنی عملکرد فن

منحنی فن نشان می دهد دستگاه در فشارهای مختلف چه میزان هوا جابه جا می کند. دستگاه باید بتواند دبی طراحی را در فشار کاری موردنیاز تأمین کند.

مرحله چهارم: بررسی قابلیت تنظیم فشار

در بعضی مدل ها، امکان تنظیم فشار استاتیکی یا سرعت فن وجود دارد. این قابلیت باید در مستندات همان مدل تأیید شود و تنظیم نهایی پس از نصب، براساس شرایط واقعی شبکه انجام گیرد.

مرحله پنجم: کنترل عملکرد پس از نصب

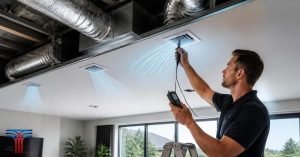

اندازه گیری فشار، بررسی دبی دریچه ها و بالانس کردن شبکه کمک می کند مشخص شود دستگاه مطابق طراحی کار می کند یا خیر.

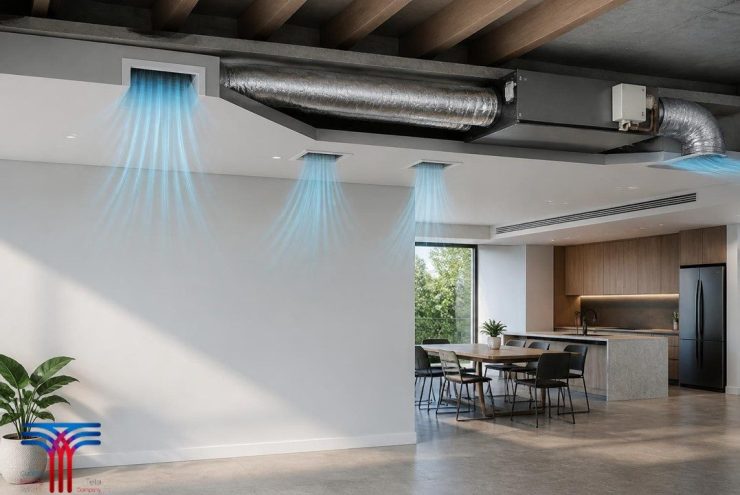

فشار استاتیکی داکت اسپلیت میدیا؛ هنگام خرید چه مشخصاتی را بررسی کنیم؟

در زمان خرید داکت اسپلیت میدیا، فقط به ظرفیت هایی مانند ۲۴۰۰۰، ۳۶۰۰۰ یا ۴۸۰۰۰ بی تی یو بر ساعت توجه نکنید. دو دستگاه با ظرفیت اسمی مشابه ممکن است از نظر طراحی فن، دبی هوا، فشار استاتیکی قابل تأمین و قابلیت تنظیم عملکرد تفاوت داشته باشند.

برای نمونه، در مشخصات بعضی مدل های داکت اسپلیت میدیا، فشار استاتیکی قابل تنظیم تا ۱۰۰ پاسکال ذکر شده است؛ اما این عدد را نباید به همه مدل ها تعمیم داد. باید کاتالوگ و مشخصات فنی کد دقیق دستگاه بررسی شود.

پیش از انتخاب، موارد زیر را با فروشنده یا کارشناس تأسیسات تطبیق دهید:

فشار استاتیکی خارجی مجاز و قابل تنظیم مدل
دبی هوا در فشار کاری موردنیاز
ظرفیت سرمایشی و گرمایشی متناسب با بار ساختمان
برق مصرفی، نوع کمپرسور و شرایط اقلیمی طراحی شده
سطح صدا و شرایط گارانتی و خدمات پس از فروش

قیمت داکت اسپلیت میدیا چه ارتباطی با فشار استاتیکی دارد؟

قیمت داکت اسپلیت میدیا به عواملی مانند ظرفیت دستگاه، سری محصول، نوع کمپرسور، فناوری اینورتر، مشخصات فنی، شرایط گارانتی و خدمات فروش وابسته است.

فشار استاتیکی نیز یکی از مشخصاتی است که باید هنگام مقایسه مدل ها بررسی شود؛ بااین حال، نمی توان گفت هر دستگاهی که فشار بالاتری دارد الزاماً گران تر یا باکیفیت تر است. قیمت نهایی باید در کنار مشخصات فنی و تناسب دستگاه با پروژه ارزیابی شود.

برای مقایسه دقیق، از فروشنده قیمت روز مدل مشخص را دریافت کنید و مطمئن شوید پیشنهادها از نظر ظرفیت، فشار قابل تأمین، تجهیزات همراه، گارانتی و شرایط نصب قابل مقایسه هستند. هزینه طراحی و اجرای کانال کشی نیز ممکن است جدا از قیمت خود دستگاه محاسبه شود.

جمع بندی

فشار استاتیکی داکت اسپلیت یکی از عوامل مهم در انتخاب و طراحی سیستم تهویه کانالی است. این مشخصه بر توانایی فن برای عبور دادن هوا از شبکه کانال، توزیع هوا در اتاق ها و شرایط مصرف انرژی اثر می گذارد.

برای انتخاب دستگاه مناسب، ابتدا بار حرارتی و دبی هوای موردنیاز را تعیین کنید، افت فشار کانال ها را محاسبه کنید و سپس مشخصات فن را با شرایط پروژه تطبیق دهید. هنگام بررسی قیمت داکت اسپلیت میدیا نیز کد دقیق مدل، ظرفیت، فشار استاتیکی قابل تأمین و خدمات پس از فروش را در کنار قیمت در نظر بگیرید.

اگر درباره فشار موردنیاز پروژه یا انتخاب مدل مناسب تردید دارید، بررسی نقشه کانال کشی و کاتالوگ فنی دستگاه پیش از خرید، می تواند از انتخاب نامناسب و هزینه های اصلاح سیستم پس از نصب جلوگیری کند.
