چرا سیستم VRF ؟

چرا سیستم VRF

چرا سیستم VRF ؟



چرا سیستم VRF



VRF مخفف عبارت انگلیسی Variable Refrigerant Flow به معنی جریان متناوب مبرد می باشد. این سیستم که به عنوان حجم متناوب مبرد یا VRV نیز شناخته می شود، تکنولوژی نوینی در زمینه سیستمهای تهویه مطبوع است. اما ماهیت این سیستم چیست و چه برتری نسبت به سایر سیستم ها دارد ؟

VRF چیست؟

فناوری به کار رفته در سیستم VRF به کاربران این امکان را می دهد که از آن به عنوان تامین گرمایش و سرمایش فضای کاربری استفاده کنند. در اینگونه سیستمها گاز درون دستگاه و لوله ها (که به عنوان مبرد شناخته می شود) درون سیستم VRF توسط کندانسینگ یونیت (بخش کندانسور دستگاه بیرونی) با کیفیت بالا به شرایط مطلوب طراحی رسیده، سپس توسط یونیت های داخلی بدون نیاز به کانال کشی  های گسترده به بخش های مختلف ساختمان رفته و در بین تمام بخش گردش می کند

سیستم VRF تمام اتوماتیک پس از روشن شدن، دمای اتاق مورد نظر را اندازه گیری کرده و با دمای فضای بیرون تطابق می دهد. سپس کمپرسور را دقیقاً در سطح مورد نظر کار می کند و کار می کند.

ابتدا مبرد به وسیله لوله های مسی از یونیت خارجی(کندانسور) خارج شده و به داخل یونیتهای داخلی که از یک کندانسور منشعب می شوند حرکت می کند و سپس وارد کویل های آنها می شود. چرخه دیگری نیز وجود دارد و آن برای هوای دستگاه است که بین دستگاه و فضای داخل اتاق گردش می کند. این هوا، که همان هوای مورد نظر ما برای ایجاد آسایش است، از طریق دریچه های مکش وارد یونیت داخلی می شود از کویل های گرم یا سرد عبور می کند و پس از رسیدن به دمای مطلوب و دلخواه دوباره وارد اتاق می گردد. این موارد در سیستم های اسپلیت متداول هم انجام می گردد، اما با یک تفاوت اساسی که دقیقا تمایز بین دستگاه VRF و سیستم های اسپلیت هست.

چرا سیستم VRF

تفاوت های سیستم VRF با سیستم های قبلی

تفاوت اساسی. در کولر اسپلیت تناظر یک به یک بین کندانسور و یونیت داخلی وجود دارد، بدین شکل که شما نمی توانید از یک کندانسور برای نصب دو پنل داخلی استفاده کنید و به ازای هر پنل باید کندانسور نصب کرد که این خود در اکثر پروژه ها باعث تکثر کندانسورها روی بام یا دیوار ساختمانها می شود که جلوه خوبی ندارد و مصرف برق را نیز به شدت بالاتر می برد. سیستم VRF توانایی این را دارد که برخلاف سیستم های اسپلیت معمولی، چندین یونیت داخلی در انواع مختلف (شامل دیواری، کاستی، سقفی، کانالی، زمینی و …) را به وسیله یک دستگاه بیرونی (کندانسور) تامین کند. درواقع بدین گونه است که بسته به ظرفیت دستگاه کندانسور از ده تا ۲۵ پنل داخلی به یک خط اصلی مبرد وصل می شوند و به شکل کاملا مستقل از هم فعالیت می کنند. در سیستم های VRF امکان استفاده از هرکدام از پنلهای داخلی به شکل مجزا (خاموش یا روشن بودن و همچنین تنظیم فن و دما) وجود دارد و کندانسور با تکنولوژی هوشمند با دریافت فیدبک از پنلهای داخلی بعد از هر تغییر خود را با شرایط جدید وفق می دهد. در واقع سیستم‌های VRF به کاربران این امکان را می‌دهند که به صورت جداگانه میزان سرما یا گرما را در هر اتاق یا منطقه کنترل کنند.

برخلاف دستگاههای اسپلیت متداول که به شکل عملکرد صفر و یک (روشن/خاموش) می باشند، سیستم‌های VRF از موتورهای دور متغیر و جریان‌های مبرد متغیر استفاده می‌کنند. در اینگونه سیستمها از کمپرسورهای اینورتر استفاده می شود که بسته به نیاز پنلهای داخلی انرژی کمتری مصرف می کنند و می توانند بارهای گرمایش یا سرمایش جزئی را تامین کنند.

مزیت موتورهای دور متغیر در سیستم های VRF این است که انرژی کمتری مصرف می کنند. به کمک این تجهیزات اینگونه دستگاه ها معمولاً ۳۰ تا ۴۰ درصد انرژی کمتری مصرف می کنند. گاهی اوقات این صرفه جویی در انرژی تا ۵۵ درصد در هزینه های تهویه مطبوع صرفه جویی می کند. این صرفه جویی باعث توجیه هزینه های آن و بازگشت سریع سرمایه می شود.

هنگامی که یونیت داخلی دیگری روشن می شود، دستگاه خارجی نیازهای همه یونیت های داخلی را مجدداً محاسبه می کند و بار کمپرسور را در صورت نیاز افزایش می دهد. توانایی سیستم VRF در تنظیم شرایط خارجی، کنترل مصرف انرژی و برتری آن نسبت به سیستم های قدیمی چیلرها و فن کویل ها و اسپلیت ها است.

یک سیستم VRF حداقل از یک یونیت خارجی، تعداد زیادی یونیت داخلی، کمپرسورها، شیرها، مبدل‌ها و سیم‌ها و اتصالات تشکیل شده است. هر یونیت داخلی دارای ترموستات مستقل خود است و توسط پنل با اتصال سیمی (یا ریموت کنترل بی سیم) خود کنترل می شود. همچنین در بعضی مواقع سیستم ها می توانند از یک کنترل مرکزی برای تنظیمات خود استفاده کنند تا بتوان تمام یونیتهای داخلی را از یک نقطه کنترل کرد.

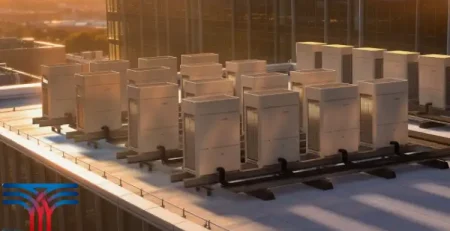

یونیتهای بیرونی، که بعضا تا ظرفیت های ۲۵تن تبرید برای هر سیستم به شکل تکی هستند، بسیار سبک می باشند و فضای کمی را اشغال می کنند. این دستگاهها این امکان را فراهم می کنند تا واحدهای خارجی بدون نیاز به نصب سازه های جانبی اضافی بر روی پشت بام ساختمان ها نصب شوند. در صورت لزوم برای استفاده برای توانهای بالاتر در یک زون کاربری واحد این دستگاهها امکان کارکرد به شکل مدولار را دارا می باشند که در این صورت توان سرمایشی و گرمایشی از یک مجموعه بسیار بالاتر خواهد بود. در صورت کارکرد مدولار دستگاهها موارد مختلف شامل کارکرد دوره ای در شرایط بار کم و چرخشی بودن آنها چه بین دستگاهها و چه بین کمپرسورهای هر دستگاه صورت می گیرد تا طول عمر کارکرد دستگاهها بالاتر رود.

چرا سیستم VRF

مانند هر سیستم تهویه مطبوع، سیستم VRF برای تنظیم رطوبت، دمای هوا، گردش هوا و تصفیه استفاده می شود. این نوع سیستم عملا برای هر ساختمانی با هر شکل کاربری مناسب است. ساختمان های مسکونی و اداری می توانند از سیستم VRF به شکل مینی(ظرفیت های کم) برای تهویه و تنظیم کیفیت هوای خود به شکل مستقل از سایر واحدها استفاده کنند. نکته مهم درسیستم مینی VRF محدودیت در کاربرد آن به ارتفاع ساختمان ها مربوط می شود. زیرا فاصله یونیت های داخلی و خارجی نباید بیشتر از حد تعیین شده توسط سازنده باشد.
