مصرف انرژی سیستم VRF و مقایسه آن با سایر سیستم ها

تصور کنید قبض برق ماهانه یک ساختمان ۱۰۰۰ متری اداری، ناگهان ۴۰ درصد کاهش پیدا کند. این دقیقاً همان چیزی است که سیستم‌های VRF برای بسیاری از پروژه‌ها به ارمغان آورده‌اند. اما آیا این ادعا واقعیت دارد؟ مصرف انرژی سیستم VRF در مقایسه با چیلر، داکت اسپلیت، VAV و هواساز چقدر کمتر است؟ آیا هزینه اولیه بالاتر این سیستم، در بلندمدت با صرفه‌جویی انرژی جبران می‌شود؟

این مقاله پاسخی جامع و دقیق به این سؤالات است. اگر به‌دنبال سیستمی هستید که هم راندمان انرژی بالایی داشته باشد و هم هزینه‌های جاری را کاهش دهد، تا انتها با ما همراه باشید. در این راهنما، نه تنها مصرف انرژی سیستم VRF را با سایر سیستم‌ها مقایسه می‌کنیم، بلکه اعداد و ارقام دقیق، جداول مقایسه و نکات کلیدی انتخاب را در اختیار شما قرار می‌دهیم.

سیستم VRF چیست و چگونه کار می‌کند؟

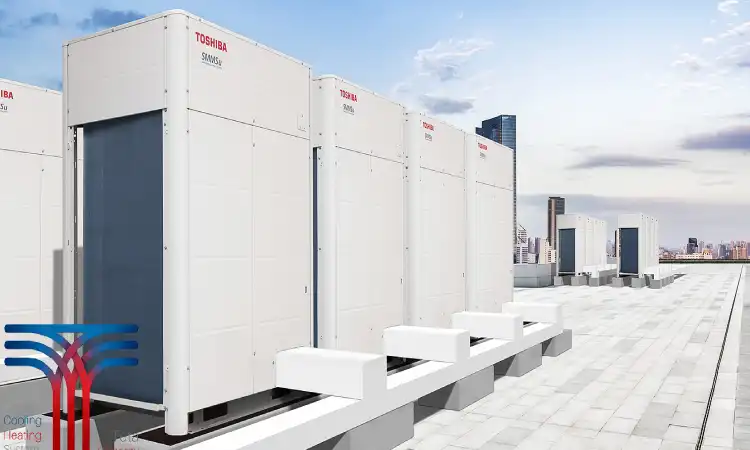

سیستم VRF مخفف Variable Refrigerant Flow به معنای جریان متغیر مبرد است. این سیستم از یک یونیت خارجی با ظرفیت بالا و چندین یونیت داخلی تشکیل می‌شود که از طریق لوله‌های مسی به یکدیگر متصل هستند.

قلب تپنده این سیستم، کمپرسور اینورتر است. برخلاف سیستم‌های سنتی که کمپرسور به‌صورت روشن/خاموش کار می‌کند، کمپرسور اینورتر در VRF به‌طور پیوسته و با دور متغیر کار می‌کند و دقیقاً به میزان بار سرمایشی یا گرمایشی مورد نیاز، جریان مبرد را تنظیم می‌کند. این ویژگی باعث می‌شود مصرف انرژی سیستم VRF به‌طور قابل‌توجهی کمتر از سیستم‌های سنتی باشد.

علاوه بر این، قابلیت بازیابی حرارت در مدل‌های پیشرفته VRF، امکان استفاده مجدد از انرژی حرارتی زائد را فراهم کرده و بهره‌وری انرژی را افزایش می‌دهد.

مقایسه VRF و چیلر از نظر مصرف انرژی

چیلر دستگاهی است که آب را خنک می‌کند و سپس آب خنک‌شده را به فن‌کویل یا هواساز ارسال می‌کند تا هوای خنک تولید شود. در مقابل، سیستم VRF هوا را مستقیماً توسط یونیت داخلی خنک می‌کند و واسطه‌ای مانند آب وجود ندارد. این تفاوت اساسی در عملکرد، تأثیر مستقیمی بر مصرف انرژی دارد.

داده‌های عددی مقایسه

یک مطالعه تطبیقی در یک ساختمان تجاری با ظرفیت ۳۷۵ تن تبرید نشان داد که چیلر با ضریب عملکرد (COP) معادل ۵٫۴۲ و مصرف انرژی سالانه حدود ۲٫۱۳ گیگاوات‌ساعت، عملکرد بهتری نسبت به سیستم VRF با COP معادل ۳٫۵۰ و مصرف سالانه ۳٫۳۰ گیگاوات‌ساعت داشته است. این تفاوت عملکرد منجر به کاهش حدود ۵۵ درصدی هزینه‌های عملیاتی سالانه برای چیلر در پروژه‌های بزرگ‌مقیاس می‌شود.

اما این پایان ماجرا نیست. مطالعه دیگری نشان داد که سیستم VRF آب‌خنک می‌تواند مصرف انرژی سرمایشی را تا ۱۵ درصد نسبت به سیستم چیلر مبتنی بر هواساز کاهش دهد. همچنین شبیه‌سازی یک سیستم با ظرفیت ۴۰ تن تبرید نشان داد که سیستم VRF می‌تواند حدود ۵۰ درصد در مصرف انرژی نسبت به سیستم چیلر هواخنک صرفه‌جویی کند.

جمع‌بندی مقایسه VRF و چیلر

نکته کلیدی: برای ساختمان‌های بزرگ با بار سرمایشی بالا، چیلر از نظر مصرف انرژی و هزینه عملیاتی مقرون‌به‌صرفه‌تر است. اما برای ساختمان‌های کوچک تا متوسط با بارهای متغیر، سیستم VRF به دلیل راندمان بالا در بار جزئی و کنترل مستقل فضاها گزینه مناسب‌تری محسوب می‌شود.

مقایسه VRF و داکت اسپلیت

داکت اسپلیت یکی از رایج‌ترین سیستم‌های تهویه مطبوع در ساختمان‌های ایرانی است. اما مصرف انرژی سیستم VRF در مقایسه با داکت اسپلیت چگونه است؟

داکت اسپلیت برخلاف VRF، فاقد کمپرسور اینورتر است و کمپرسور آن به‌صورت همه‌یا‑هیچ کار می‌کند. این یعنی وقتی دما به مقدار تنظیم‌شده می‌رسد، کمپرسور خاموش و با افزایش دما دوباره روشن می‌شود. این عملکرد پله‌ای باعث مصرف انرژی بیشتر و نوسان دما می‌شود.

در مقابل، سیستم VRF با تنظیم دقیق جریان مبرد بر اساس نیاز هر فضا، مصرف انرژی را بهینه می‌کند. همچنین در سیستم VRF از یک تکنولوژی جدید برای بهینه‌سازی مصرف انرژی استفاده شده است که در داکت اسپلیت‌های معمولی وجود ندارد.

میزان صرفه‌جویی انرژی VRF نسبت به سیستم‌های سنتی مانند داکت اسپلیت می‌تواند تا ۵۰ درصد باشد. این صرفه‌جویی در بلندمدت، هزینه‌های بهره‌برداری را به‌طور چشمگیری کاهش می‌دهد.

مقایسه VRF و سیستم VAV

سیستم VAV (Variable Air Volume) یا سیستم هوای متغیر، یکی از رایج‌ترین سیستم‌های تهویه مطبوع در ساختمان‌های بزرگ اداری است. اما مقایسه مصرف انرژی VRF و VAV نتایج شگفت‌انگیزی دارد.

یک مطالعه جامع بر روی پنج ساختمان اداری در چین نشان داد که سیستم‌های VRF به‌طور قابل‌توجهی مصرف انرژی کمتری نسبت به سیستم‌های VAV دارند؛ به‌گونه‌ای که این کاهش تا ۷۰ درصد نیز می‌رسد. دلیل اصلی این تفاوت، حالت عملکرد این دو سیستم است. سیستم‌های VRF در حالت بخشی‑زمانی (part-time-part-space) کار می‌کنند و فقط زمانی که فضا اشغال شده است، روشن می‌شوند. اما سیستم‌های VAV معمولاً در حالت تمام‑زمان‑تمام‑فضا (full-time-full-space) کار می‌کنند و کنترل کمتری به کاربران می‌دهند.

یک مطالعه عددی دیگر نشان داد که سیستم VRF نسبت به سیستم VAV، ۴۶٫۱۸ درصد در مصرف انرژی گرمایشی سالانه و ۶٫۱۴ درصد در مصرف انرژی سرمایش و تهویه سالانه صرفه‌جویی دارد.

علاوه بر این، شبیه‌سازی‌ها نشان داد که حالت عملکرد VRF منجر به بارهای سرمایشی بسیار کمتری نسبت به حالت عملکرد VAV می‌شود؛ به‌عنوان مثال ۴۲ درصد در هنگ‌کنگ و ۵۳ درصد در چینگدائو.

نکته کلیدی: اگر به‌دنبال سیستم تهویه مطبوع با کمترین مصرف انرژی برای یک ساختمان اداری هستید، سیستم VRF با اختلاف قابل‌توجهی از VAV کم‌مصرف‌تر است.

مقایسه VRF با سایر سیستم‌ها (هواساز، پمپ حرارتی، سیستم انبساط مستقیم)

VRF در مقابل هواساز (AHU)

هواساز یا Air Handling Unit یکی از اجزای اصلی سیستم‌های چیلر‑فن‌کویل است. مطالعه‌ای بر روی یک ساختمان تجاری نشان داد که سیستم VRF آب‌خنک می‌تواند مصرف انرژی سرمایشی را تا ۱۵ درصد نسبت به سیستم هواساز مبتنی بر چیلر کاهش دهد.

VRF در مقابل پمپ حرارتی

مقایسه سیستم VRF با پمپ حرارتی زمین‌منبع (GSHP) در یک ساختمان اداری متوسط نشان داد که هر دو سیستم عملکرد قابل‌قبولی دارند، اما VRF به دلیل نصب آسان‌تر و هزینه اولیه کمتر، گزینه محبوب‌تری است.

عوامل مؤثر بر مصرف انرژی در سیستم VRF

مصرف انرژی سیستم VRF به عوامل متعددی بستگی دارد که شناخت آنها برای بهینه‌سازی مصرف ضروری است:

1. طراحی و انتخاب ظرفیت: انتخاب نادرست ظرفیت سیستم می‌تواند مزیت‌های صرفه‌جویی انرژی را تحت‌الشعاع قرار دهد.

2. نوع مبرد: استفاده از مبردهای با راندمان بالا باعث انتقال مؤثرتر انرژی می‌شود.

3. لوله‌کشی: لوله‌کشی بهینه و اتصالات استاندارد، تلفات انرژی را کاهش می‌دهد.

4. کیفیت نصب و اجرا: سیستم VRF در مقایسه با داکت اسپلیت نیاز به دقت بیشتری در اجرا دارد.

5. نحوه بهره‌برداری: بهره‌برداری نادرست می‌تواند مزیت‌های کم‌مصرف بودن VRF را کاهش دهد.

6. اقلیم و موقعیت جغرافیایی: عملکرد VRF در اقلیم‌های مختلف متفاوت است و مصرف انرژی تحت تأثیر دمای محیط قرار می‌گیرد.

نقش کمپرسور اینورتر در کاهش مصرف انرژی

کمپرسور اینورتر قلب تپنده سیستم VRF و مهم‌ترین عامل کاهش مصرف انرژی در این سیستم است. اینورتر در اصل نوعی درایو الکترونیکی است که سرعت کمپرسور را بر اساس نیاز واقعی تنظیم می‌کند.

مهم‌ترین مزایای کمپرسور اینورتر عبارتند از:

• کاهش مصرف برق به‌طور قابل‌توجه

• کاهش استهلاک کمپرسور و افزایش عمر تجهیزات

• کاهش نوسان دمای محیط و افزایش آسایش

• عملکرد آرام‌تر و کاهش نویز

در سیستم‌های سنتی، کمپرسور با حداکثر توان روشن و کاملاً خاموش می‌شود که باعث اتلاف انرژی می‌شود. اما در سیستم VRF، کمپرسور با دور متغیر کار می‌کند و دقیقاً به میزان بار سرمایشی یا بار حرارتی مورد نیاز، توان مصرفی را تنظیم می‌کند. این ویژگی باعث می‌شود مصرف انرژی سیستم VRF در بارهای جزئی (که بخش عمده زمان کارکرد سیستم را تشکیل می‌دهد) به‌شدت کاهش یابد.

جدول جامع مقایسه مصرف انرژی سیستم‌های مختلف تهویه مطبوع

مزایا و معایب VRF از نظر مصرف انرژی

مزایا

• راندمان بالا در بار جزئی: مهم‌ترین مزیت مصرف انرژی سیستم VRF، عملکرد عالی در بارهای جزئی است که بخش عمده زمان کارکرد را تشکیل می‌دهد.
• کمپرسور اینورتر: تنظیم دور کمپرسور بر اساس نیاز واقعی، اتلاف انرژی را به حداقل می‌رساند.
• بازیابی حرارت: امکان استفاده مجدد از انرژی حرارتی زائد برای گرمایش فضاهای دیگر.
• کنترل مستقل فضاها: امکان خاموش کردن یونیت‌های داخلی در فضاهای غیراشغال.
• حذف تلفات کانال: برخلاف سیستم‌های هواساز و VAV، در VRF خبری از تلفات انرژی در کانال‌های هوا نیست.

معایب

• هزینه اولیه بالا: سیستم VRF نسبت به داکت اسپلیت و اسپلیت‌های معمولی گران‌تر است.
• نیاز به دقت در اجرا: لوله‌کشی و نصب VRF نیاز به تخصص بالایی دارد.
• مناسب نبودن برای پروژه‌های بسیار بزرگ: در پروژه‌های با ظرفیت بالای ۳۰۰‑۴۰۰ تن تبرید، چیلر عملکرد بهتری از نظر مصرف انرژی دارد.

آمار و ارقام صرفه‌جویی انرژی با VRF

صرفه‌جویی VRF نسبت به VAV: تا ۷۰ درصد کاهش مصرف انرژی در ساختمان‌های اداری

صرفه‌جویی VRF نسبت به چیلر هواخنک: حدود ۵۰ درصد کاهش مصرف انرژی

صرفه‌جویی VRF نسبت به سیستم‌های سنتی: تا ۵۰ درصد کاهش مصرف انرژی

صرفه‌جویی گرمایشی VRF نسبت به VAV: ۴۶٫۱۸ درصد در مصرف انرژی گرمایشی سالانه

صرفه‌جویی VRF آب‌خنک نسبت به هواساز: تا ۱۵ درصد کاهش مصرف انرژی سرمایشی

صرفه‌جویی انرژی با بازیابی حرارت در VRF: تا ۵۷ درصد کاهش مصرف انرژی سالانه

نکات کلیدی در انتخاب سیستم تهویه مطبوع بر اساس مصرف انرژی

1. اندازه ساختمان را در نظر بگیرید: برای ساختمان‌های بزرگ (بالای ۳۰۰ تن تبرید)، چیلر از نظر مصرف انرژی و هزینه عملیاتی گزینه مناسب‌تری است. برای ساختمان‌های کوچک تا متوسط، سیستم VRF انتخاب بهتری است.

2. الگوی مصرف را بررسی کنید: اگر بار سرمایشی و بار گرمایشی در طول روز متغیر است (مثل ساختمان‌های اداری)، VRF با راندمان بالا در بار جزئی گزینه ایده‌آلی است.

3. به قابلیت بازیابی حرارت توجه کنید: اگر در برخی فضاها نیاز به سرمایش و در برخی دیگر نیاز به گرمایش دارید، سیستم VRF با بازیابی حرارت می‌تواند مصرف انرژی را به‌شدت کاهش دهد.

4. کیفیت نصب را جدی بگیرید: مصرف انرژی سیستم VRF به شدت به کیفیت نصب و لوله‌کشی وابسته است.

5. هزینه کل چرخه عمر را محاسبه کنید: اگرچه هزینه اولیه VRF بیشتر است، اما صرفه‌جویی انرژی در بلندمدت این هزینه را جبران می‌کند.

جمع‌بندی و نتیجه‌گیری نهایی

مصرف انرژی سیستم VRF در مقایسه با سایر سیستم‌های تهویه مطبوع، به‌طور میانگین ۳۰ تا ۵۰ درصد کمتر از سیستم‌های سنتی و تا ۷۰ درصد کمتر از سیستم‌های VAV است. این صرفه‌جویی انرژی عمدتاً به دلیل استفاده از کمپرسور اینورتر، راندمان بالا در بار جزئی، قابلیت بازیابی حرارت و کنترل مستقل فضاها حاصل می‌شود.

با این حال، سیستم VRF برای همه پروژه‌ها مناسب نیست. در پروژه‌های بزرگ‌مقیاس با ظرفیت بالا، چیلر از نظر مصرف انرژی و هزینه عملیاتی عملکرد بهتری دارد. همچنین هزینه اولیه بالاتر VRF و نیاز به دقت در اجرا از دیگر عواملی است که باید در نظر گرفته شود.

در نهایت، انتخاب بین VRF و سایر سیستم‌ها باید بر اساس اندازه ساختمان، الگوی مصرف، اقلیم و بودجه انجام شود. اما اگر به‌دنبال سیستمی با کمترین مصرف انرژی برای یک ساختمان کوچک تا متوسط با بارهای متغیر هستید، سیستم VRF بدون شک بهترین گزینه است.

اگر به‌دنبال خرید سیستم VRF با بهترین کیفیت و قیمت رقابتی هستید، تتا، تامین تهویه الکترونیک به عنوان فروشگاه معتبر فروش انواع VRF با سال‌ها تجربه در زمینه تأمین تجهیزات تهویه مطبوع، آماده ارائه مشاوره تخصصی و تأمین انواع سیستم‌های VRF از برندهای معتبر جهانی است.

• مشاوره رایگان انتخاب سیستم مناسب
• تضمین اصالت کالا
• نصب و راه‌اندازی توسط تیم متخصص
• گارانتی و خدمات پس از فروش

سوالات متداول

۱. میزان مصرف برق سیستم VRF در مقایسه با چیلر چقدر است؟

در پروژه‌های بزرگ، چیلر با COP حدود ۵٫۴۲ و مصرف سالانه ۲٫۱۳ گیگاوات‌ساعت، عملکرد بهتری نسبت به VRF با COP حدود ۳٫۵۰ و مصرف ۳٫۳۰ گیگاوات‌ساعت دارد. اما در پروژه‌های کوچک تا متوسط، VRF به دلیل راندمان بالا در بار جزئی، گزینه کم‌مصرف‌تری است.

۲. آیا سیستم VRF واقعاً از چیلر کم‌مصرف‌تر است؟

بستگی به اندازه پروژه دارد. برای پروژه‌های بزرگ، خیر؛ چیلر کم‌مصرف‌تر است. برای پروژه‌های کوچک تا متوسط، بله؛ VRF به دلیل راندمان در بار جزئی، مصرف انرژی کمتری دارد.

۳. مقایسه هزینه راه‌اندازی و مصرف انرژی VRF و داکت اسپلیت چگونه است؟

هزینه اولیه VRF بیشتر از داکت اسپلیت است، اما مصرف انرژی آن تا ۵۰ درصد کمتر بوده و در بلندمدت هزینه را جبران می‌کند.

۴. راندمان انرژی VRF در ساختمان‌های بزرگ اداری چگونه است؟

در ساختمان‌های اداری با بارهای متغیر، VRF عملکرد بسیار خوبی دارد و می‌تواند تا ۷۰ درصد در مصرف انرژی نسبت به VAV صرفه‌جویی کند.

۵. VRF چند درصد در مصرف انرژی صرفه‌جویی می‌کند؟

بسته به سیستم مرجع، بین ۳۰ تا ۷۰ درصد صرفه‌جویی در مصرف انرژی گزارش شده است.
